Изготовление каркаса безопасности своими руками: пошаговое руководство

Создание каркаса безопасности – это сложная и ответственная задача‚ требующая глубоких знаний в области сварки‚ металлообработки и понимания принципов пассивной безопасности. Неправильно изготовленный каркас может не только не защитить водителя и пассажиров‚ но и усугубить последствия аварии. Данное руководство предназначено для опытных сварщиков и тех‚ кто имеет достаточный опыт работы с металлом и понимает риски‚ связанные с самостоятельным изготовлением каркаса безопасности. Помните‚ что безопасность превыше всего‚ и если у вас нет необходимой квалификации‚ лучше обратиться к профессионалам.

Содержание

Необходимые Инструменты и Материалы

Прежде чем приступить к сварке каркаса безопасности‚ необходимо убедиться‚ что у вас есть все необходимые инструменты и материалы. От правильного выбора материалов и качественного инструмента зависит надежность и безопасность конструкции. Не экономьте на инструментах и материалах‚ так как от этого напрямую зависит ваша жизнь.

Список необходимых инструментов:

Сварочный аппарат (MIG/MAG или TIG) – предпочтительно с импульсным режимом для более точной сварки.
Болгарка (угловая шлифовальная машина) с отрезными и шлифовальными дисками.
Трубогиб – для точной гибки труб каркаса без заломов и деформаций.
Слесарные тиски – для фиксации деталей во время резки и сварки.
Измерительный инструмент (рулетка‚ угольник‚ штангенциркуль) – для точного раскроя и сборки.
Маркер или мел – для разметки металла.
Средства индивидуальной защиты (сварочная маска‚ перчатки‚ защитные очки‚ фартук) – обязательны для обеспечения безопасности во время работы.
Сверлильный станок или дрель с набором сверл – для создания отверстий под крепеж.
Уровень – для контроля горизонтальности и вертикальности элементов каркаса.
Набор напильников и шаберов – для зачистки сварочных швов.
Шаблон для гибки труб (если планируется изготовление сложных элементов).

Список необходимых материалов:

Трубы из стали 4130 (хромомолибденовая сталь) или DOM (тянутая через оправку) – наиболее распространенные и рекомендованные материалы для каркасов безопасности. Толщина стенки и диаметр труб должны соответствовать требованиям безопасности и регламентам соревнований‚ если каркас предназначен для участия в автоспорте.
Листовая сталь – для изготовления опорных пластин и креплений.
Сварочная проволока – соответствующая типу стали труб.
Газ для сварки (аргон или смесь аргона и углекислого газа) – в зависимости от типа сварочного аппарата.
Антикоррозийное покрытие (грунтовка‚ краска) – для защиты каркаса от ржавчины.
Крепежные элементы (болты‚ гайки‚ шайбы) – для надежного крепления каркаса к кузову автомобиля.

Проектирование Каркаса Безопасности

Проектирование каркаса безопасности – это критически важный этап‚ от которого зависит его эффективность и соответствие требованиям безопасности. Необходимо учитывать множество факторов‚ таких как тип автомобиля‚ условия эксплуатации‚ требования безопасности и регламенты соревнований (если применимо). Неправильно спроектированный каркас может не только не защитить‚ но и увеличить риск травм. Поэтому‚ если у вас нет достаточного опыта в проектировании каркасов‚ рекомендуется обратиться к профессионалам.

Основные элементы каркаса безопасности:

Главная дуга (Main Hoop) – основная дуга‚ расположенная за сиденьями водителя и пассажира‚ обеспечивающая защиту при опрокидывании.
Передние стойки (A-Pillars) – стойки‚ идущие от главной дуги к передней части автомобиля‚ обычно крепящиеся к полу или порогам.
Боковые дуги (Side Bars) – дуги‚ защищающие водителя и пассажира от бокового удара.
Диагональные элементы (Diagonal Braces) – элементы‚ усиливающие конструкцию каркаса и предотвращающие деформацию при ударе.
Поперечные элементы (Cross Braces) – элементы‚ соединяющие боковые и передние стойки‚ повышая жесткость конструкции.
Крепления к кузову – пластины и элементы‚ обеспечивающие надежное крепление каркаса к кузову автомобиля.

Читать статью 10 самых надёжных и долговечных автоматических коробок переключения передач (АКПП) | АВТО INFO

Этапы проектирования:

Изучение требований безопасности и регламентов. Если каркас предназначен для участия в соревнованиях‚ необходимо тщательно изучить регламент‚ чтобы убедиться‚ что конструкция соответствует всем требованиям.
Определение точек крепления к кузову. Необходимо выбрать прочные и надежные точки крепления‚ которые выдержат высокие нагрузки при аварии. Обычно это силовые элементы кузова‚ такие как лонжероны‚ пороги и стойки.

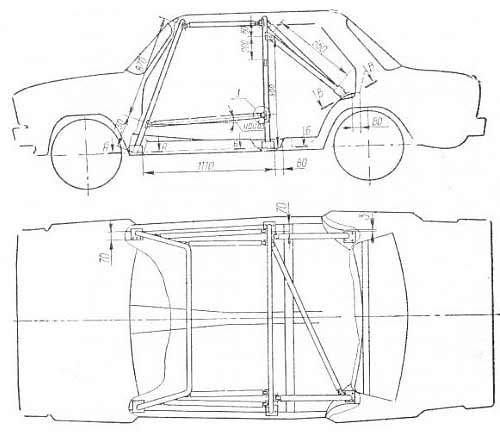

Создание эскиза или чертежа каркаса. На этом этапе необходимо нарисовать эскиз каркаса‚ учитывая размеры автомобиля и расположение элементов безопасности. Желательно использовать специализированное программное обеспечение для 3D-моделирования‚ чтобы визуализировать конструкцию и проверить ее на прочность.
Расчет прочности каркаса. Необходимо провести расчет прочности каркаса‚ чтобы убедиться‚ что он выдержит нагрузки при аварии. Это можно сделать с помощью специализированного программного обеспечения для анализа методом конечных элементов (FEA).
Проверка на соответствие требованиям безопасности. После завершения проектирования необходимо проверить‚ соответствует ли конструкция всем требованиям безопасности и регламентам. Желательно обратиться к профессионалам для проведения независимой экспертизы.

Подготовка к Сварке

Подготовка к сварке – это важный этап‚ который определяет качество и надежность сварного соединения. Необходимо тщательно очистить металл от ржавчины‚ краски и других загрязнений‚ а также правильно подготовить сварочное оборудование и выбрать оптимальные параметры сварки. Неправильная подготовка может привести к образованию дефектов в сварном шве и снижению прочности конструкции.

Подготовка металла:

Очистка от ржавчины и краски. Необходимо тщательно удалить ржавчину и краску с поверхности металла в местах сварки. Для этого можно использовать болгарку с металлическими щетками‚ пескоструйный аппарат или химические растворители.
Обезжиривание поверхности. После очистки от ржавчины и краски необходимо обезжирить поверхность металла с помощью растворителя или ацетона. Это необходимо для удаления масел и других загрязнений‚ которые могут помешать качественной сварке.
Придание шероховатости. Для улучшения адгезии сварочного шва рекомендуется придать поверхности металла небольшую шероховатость с помощью шлифовального диска или абразивной шкурки.

Подготовка сварочного оборудования:

Выбор сварочного аппарата. Для сварки каркаса безопасности рекомендуется использовать сварочный аппарат MIG/MAG или TIG с импульсным режимом. Эти аппараты обеспечивают более точную и контролируемую сварку.
Настройка параметров сварки. Необходимо правильно настроить параметры сварки‚ такие как ток‚ напряжение и скорость подачи проволоки. Оптимальные параметры зависят от типа стали‚ толщины металла и типа сварочного аппарата.
Проверка газовой защиты. Необходимо убедиться‚ что газовая защита работает правильно и обеспечивает достаточное количество защитного газа (аргон или смесь аргона и углекислого газа) для предотвращения окисления металла в процессе сварки.
Подготовка сварочной проволоки. Необходимо использовать сварочную проволоку‚ соответствующую типу стали труб каркаса. Проволока должна быть чистой и сухой‚ без следов ржавчины и загрязнений.

Техника безопасности:

Перед началом сварки необходимо убедиться‚ что соблюдены все меры безопасности. Необходимо использовать сварочную маску‚ перчатки‚ защитные очки и фартук для защиты от искр‚ брызг металла и ультрафиолетового излучения. Также необходимо обеспечить хорошую вентиляцию в помещении‚ чтобы избежать отравления сварочными газами.

На странице https://example.com можно найти дополнительную информацию о сварочных материалах.

Сварка Каркаса Безопасности

Сварка каркаса безопасности – это ответственный и трудоемкий процесс‚ требующий высокой квалификации и опыта. Необходимо соблюдать строгую последовательность действий и контролировать качество сварного шва на каждом этапе. Неправильно сваренный каркас может не только не защитить‚ но и увеличить риск травм при аварии.

Последовательность сварки:

Прихватка элементов каркаса. Сначала необходимо прихватить элементы каркаса в нескольких местах‚ чтобы зафиксировать их в правильном положении. Прихватки должны быть небольшими и аккуратными‚ чтобы не деформировать металл.
Проверка геометрии каркаса. После прихватки необходимо проверить геометрию каркаса с помощью измерительного инструмента (рулетки‚ угольника‚ уровня). Убедитесь‚ что все элементы расположены в соответствии с чертежом и нет перекосов или деформаций.
Сварка основных швов. После проверки геометрии можно приступать к сварке основных швов. Сварку необходимо выполнять в несколько проходов‚ чтобы избежать перегрева металла и деформации конструкции. Каждый проход должен быть аккуратным и равномерным‚ без пропусков и наплывов.
Усиление сварных швов. После сварки основных швов необходимо усилить их с помощью дополнительных проходов. Это особенно важно в местах соединения элементов каркаса и крепления к кузову.
Зачистка сварных швов. После сварки необходимо зачистить сварные швы с помощью шлифовального диска или напильника. Удалите все наплывы‚ брызги металла и другие дефекты. Сварной шов должен быть гладким и ровным‚ без острых краев и заусенцев.
Проверка качества сварных швов. После зачистки необходимо проверить качество сварных швов на наличие дефектов. Можно использовать визуальный осмотр‚ ультразвуковой контроль или рентгеновский контроль. Если обнаружены дефекты‚ необходимо их исправить.

Читать статью Подбор масла в автоматическую коробку передач (АКПП) онлайн - Kakoemaslo

Техника сварки:

Сварка в несколько проходов. Для предотвращения перегрева металла и деформации конструкции рекомендуется выполнять сварку в несколько проходов. Каждый проход должен быть небольшим и аккуратным‚ с перекрытием предыдущего прохода на 50%.
Контроль температуры металла. Необходимо контролировать температуру металла в процессе сварки. Если металл перегревается‚ необходимо сделать перерыв и дать ему остыть. Перегрев металла может привести к изменению его структуры и снижению прочности сварного шва.
Использование импульсного режима сварки. Импульсный режим сварки позволяет более точно контролировать процесс сварки и избежать перегрева металла. Этот режим особенно полезен при сварке тонкостенных труб и сложных элементов каркаса.
Сварка с отступом. При сварке длинных швов рекомендуется использовать технику сварки с отступом. Это означает‚ что сварку нужно выполнять небольшими участками‚ с перерывами для охлаждения металла. Это позволяет избежать деформации конструкции и улучшить качество сварного шва.

Крепление Каркаса к Кузову

Крепление каркаса к кузову – это один из самых важных этапов установки каркаса безопасности. От надежности крепления зависит эффективность каркаса при аварии. Необходимо выбрать правильные точки крепления и использовать качественные крепежные элементы. Неправильно закрепленный каркас может оторваться от кузова при ударе и не выполнить свою защитную функцию.

Выбор точек крепления:

Силовые элементы кузова. Каркас необходимо крепить к силовым элементам кузова‚ таким как лонжероны‚ пороги и стойки. Эти элементы обладают высокой прочностью и способны выдержать большие нагрузки при аварии.
Усиление точек крепления. Если точки крепления не обладают достаточной прочностью‚ необходимо их усилить с помощью дополнительных пластин или профилей. Это особенно важно для старых автомобилей‚ у которых кузов может быть ослаблен коррозией.
Равномерное распределение нагрузки. Необходимо распределить нагрузку от каркаса равномерно по кузову. Это означает‚ что точки крепления должны быть расположены на достаточном расстоянии друг от друга и не создавать концентрации напряжений.

Типы креплений:

Болтовое соединение. Болтовое соединение – это наиболее распространенный тип крепления каркаса к кузову. Необходимо использовать высокопрочные болты‚ гайки и шайбы‚ соответствующие требованиям безопасности. Болты должны быть затянуты с определенным моментом‚ указанным в инструкции по установке каркаса.
Сварное соединение. Сварное соединение также может использоваться для крепления каркаса к кузову. В этом случае необходимо приварить опорные пластины каркаса к силовым элементам кузова. Сварное соединение должно быть выполнено качественно и надежно‚ без дефектов и пропусков.
Комбинированное соединение. Комбинированное соединение сочетает в себе болтовое и сварное соединение. Опорные пластины каркаса привариваются к кузову‚ а затем дополнительно закрепляются болтами. Этот тип соединения обеспечивает максимальную надежность крепления.

Читать статью 4-акпп DP2 - автоматическая коробка Рено |

Процесс крепления:

Разметка точек крепления. Необходимо разметить точки крепления на кузове в соответствии с чертежом каркаса. Используйте маркер или мел для точной разметки.
Сверление отверстий. В размеченных точках необходимо просверлить отверстия для болтов. Используйте сверлильный станок или дрель с набором сверл. Диаметр отверстий должен соответствовать диаметру болтов.
Установка опорных пластин. Установите опорные пластины каркаса на кузов и закрепите их болтами или приварите к кузову. Убедитесь‚ что пластины плотно прилегают к кузову и не имеют зазоров.
Затяжка болтов. Затяните болты с определенным моментом‚ указанным в инструкции по установке каркаса. Используйте динамометрический ключ для контроля момента затяжки.
Проверка надежности крепления. После крепления необходимо проверить надежность крепления. Попробуйте подвигать каркас руками. Он не должен шататься или двигаться. Если есть сомнения в надежности крепления‚ необходимо усилить его дополнительными элементами.

На странице https://example.com можно найти информацию о правильной эксплуатации автомобиля после установки каркаса безопасности.

Завершающие Работы

После установки каркаса безопасности необходимо выполнить завершающие работы‚ чтобы обеспечить его долговечность и безопасность эксплуатации. Необходимо защитить каркас от коррозии‚ проверить надежность креплений и убедиться‚ что он не мешает управлению автомобилем. Невыполнение завершающих работ может привести к преждевременному износу каркаса и снижению его эффективности при аварии.

Антикоррозийная обработка:

Для защиты каркаса от коррозии необходимо выполнить антикоррозийную обработку. Это особенно важно для автомобилей‚ которые эксплуатируются в условиях повышенной влажности или в зимнее время года. Антикоррозийная обработка включает в себя следующие этапы:

Очистка поверхности. Необходимо тщательно очистить поверхность каркаса от ржавчины‚ грязи и масел. Используйте болгарку с металлическими щетками‚ пескоструйный аппарат или химические растворители.
Грунтование; После очистки необходимо загрунтовать поверхность каркаса; Грунтовка обеспечивает защиту от коррозии и улучшает адгезию краски. Используйте грунтовку‚ предназначенную для металла.
Покраска. После грунтования необходимо покрасить каркас. Краска обеспечивает дополнительную защиту от коррозии и придает каркасу эстетичный вид. Используйте краску‚ устойчивую к механическим повреждениям и воздействию окружающей среды.
Нанесение защитного покрытия. После покраски можно нанести на каркас дополнительное защитное покрытие‚ такое как антигравийное покрытие или жидкий воск. Эти покрытия обеспечивают дополнительную защиту от коррозии и механических повреждений.

Проверка креплений:

После завершения всех работ необходимо еще раз проверить надежность креплений каркаса к кузову. Убедитесь‚ что все болты затянуты с правильным моментом и нет ослабленных соединений. Если обнаружены ослабленные соединения‚ необходимо их подтянуть или заменить крепежные элементы.

Проверка на безопасность:

После установки каркаса необходимо убедиться‚ что он не мешает управлению автомобилем и не создает опасности для водителя и пассажиров. Проверьте‚ не задевает ли каркас рулевое колесо‚ педали или другие органы управления. Убедитесь‚ что все элементы каркаса имеют гладкие края и не могут нанести травму при ударе.
