Двигатель ЗМЗ-406

ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году.

Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

Технические характеристики

Производство ЗМЗ
Марка двигателя ЗМЗ-406
Годы выпуска 1997-2008
Материал блока цилиндров чугун
Система питания инжектор/карбюратор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 86
Диаметр цилиндра, мм 92
Степень сжатия 9.3
8*
Объем двигателя, куб.см 2286
Мощность двигателя, л.с./об.мин 100/4500*
110/4500**
145/5200
Крутящий момент, Нм/об.мин 177/3500*
186/3500**
201/4000
Топливо 92
76*
Экологические нормы Евро 3
Вес двигателя, кг 185*
185**
187
Расход топлива, л/100 км
— город
— трасса
— смешан.
13.5

Расход масла, гр./1000 км до 100
Масло в двигатель 5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40
Сколько масла в двигателе 6
При замене лить, л 5.4
Замена масла проводится, км 7000
Рабочая температура двигателя, град. ~90
Ресурс двигателя, тыс. км
— по данным завода
— на практике
150
200+

* — для двигателя ЗМЗ 4061.10
** — для двигателя ЗМЗ 4063.10

Модификации ДВС 3M3-406

  • 3M3-4062.10 – инжекторный мотор под бензин АИ-92. Обладает степенью сжатия – 9,3. Мощность – 150 л.с. Для легковых автомобилей и микроавтобусов ГАЗ 31054 комплектации Люкс; ГАЗ 3102 (1996 – 2008 гг).
  • 3M3-40621.10 – модификация двигателя 3M3-4062.10, соответствующая экологическому стандарту «Евро-2».
  • 3M3-4063.10 – карбюраторный вариант мотора, предназначенный для установки на лёгкие коммерческие грузовики и микроавтобусы ГАЗ 3302, 33023, 2705, 3221, 32213, 322132, 32214, СемАР 3234, Рута, Богдан и Дельфин. Снижена до 8 степень сжатия под бензин А-76. Мощность – 110 л.с.
  • 3M3-4061.10 – карбюраторный двигатель для лёгкого коммерческого транспорта ГАЗ 3302, 33023, 2705, 3221. Снижена до 8 степень сжатия под бензин А-76. Мощность — 100 л.с.

Распространенные неисправности и эксплуатация

  • Чаще всего владельцы жалуются на капризные карбюраторные версии;
  • Низкой надежностью обладает цепь ГРМ (при обрыве клапана не гнет);
  • Много проблем доставляет система зажигания, чаще всего — катушки;
  • Гидрокомпенсаторы обычно служат не более 50 000 км, а затем начинают стучать;
  • Быстро залегают маслосъемные кольца и начинается масложор.

Карбюраторный 406-й мотор менее экономичен из-за невозможности точной регулировки подачи бензина. Более точно отрегулировать количество топлива практически невозможно, что отражается на показателях мощности и расхода горючего.

Инжектор заметно превосходит карбюраторный аналог по надежности, экономичности и мощности. Одним из основных положительных качеств инжекторов можно отметить отсутствие необходимости производить обязательные регулировки мотора. Система питания здесь не подвержена засорению, жиклеры отсутствуют, топливо в точном количестве поступает непосредственно в цилиндры.

Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид слева):
1 — сливная пробка; 2 — масляный картер; 3 — выпускной коллектор; 4 — кронштейн опоры двигателя; 5 — кран слива охлаждающей жидкости; 6 — водяной насос; 7 — датчик аварийной температуры охлаждающей жидкости; 8 — датчик указателя температуры охлаждающей жидкости; 9 — датчик температурного состояния двигателя; 10 — корпус термостата; 11 — датчик аварийного давления масла; 12 — датчик указателя давления масла; 13 — указатель (щуп) уровня масла; 14 — катушка зажигания.
Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид справа):
1 — диск синхронизации; 2 — датчик синхронизации; 3 — масляный фильтр; 4 — стартер; 5 — датчик детонации; 6 — трубка слива охлаждающей жидкости из отопителя; 7 — впускная труба; 8 — гидронатяжитель цепи; 9 — генератор; 10 — ремень генератора; 11 — шкив водяного насоса; 12 — натяжной ролик; 13 — бензонасос.
Поперечный разрез ЗМЗ-4061.10 и 4063.10:
1 — масляный картер; 2 — приемник масляного насоса; 3 — масляный насос; 4 — привод масляного насоса; 5 — шестерня промежуточного вала; 6 — блок цилиндров; 7 — впускная труба; 8 — патрубки вентиляции; 9 — распределительный вал впускных клапанов; 10 — впускной клапан; 11 — крышка клапанов; 12 — распределительный вал выпускных клапанов; 13 — указатель (щуп) уровня масла; 14 — гидротолкатель клапана; 15 — наружная пружина клапана; 16 — направляющая втулка клапана; 17 — выпускной клапан; 18 — головка блока цилиндров; 19 — выпускной коллектор; 20 — поршень; 21 — поршневой палец; 22 — шатун; 23 — коленчатый вал; 24 — крышка шатуна; 25 — крышка коренного подшипника; 26 — сливная пробка; 27 — корпус толкателя; 28 — направляющая втулка; 29 — корпус компенсатора; 30 — стопорное кольцо; 31 — поршень компенсатора; 32 — шариковый клапан; 33 — пружина шарикового клапана; 34 — корпус шарикового клапана; 35 — разжимная пружина.

Двигатель на ЗМЗ-406 характеристики, ремонт и тюнинг

Марка автомобилей ГАЗ известна во всем мире. В последние десятилетия в качестве силовой установки на основной продукции этого автомобильного гиганта устанавливается 406 двигатель производства Заволжского моторного завода. Конструкция этого силового агрегата отрабатывалась в течение нескольких лет. Начало было положено в конце прошлого века, именно тогда была сформулирована основная концепция ЗМЗ 406. Сегодня – это перспективный энергонасыщенный агрегат, способный развивать мощность до 150 л. с. (110 кВт).

Технические характеристики двигателя ЗМЗ-406

ПАРАМЕТР ЗНАЧЕНИЕ
Тип конфигурации рядный
Объем, куб. м 2.28
Диаметр цилиндра, мм 92
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 86
Материал блока цилиндров чугун
Степень сжатия, атмосфер 9.3
Материал ГБЦ алюминий
Топливная система инжектор или карбюратор
Блок управления Микас
Тип топлива Бензин
Система смазки комбинированная, с автомат. регулированием температуры
Мощность, л.с/об.мин 145/5200
Крутящий момент, Нм/об.мин 200,9 /4500
Топливо 92
Экологические нормы Евро 3
Расход топлива на 100 км, л
— город 13.5
— трасса
— смешанный
Расход масла на 1000 км, гр до 100
Вес, кг 192

Четырехцилиндровый двигатель с рядным расположением цилиндров, выполнен по классической схеме, характерной для силовых установок заволжского моторного завода, именно так можно начать характеристику 406 мотора. Рабочий объем составляет 2,28 л.

Камера сгорания отличается центральным расположением свечи зажигания. ГРМ ЗМЗ 406 выполнен довольно оригинально, что позволило компактно расположить основные элементы системы питания.

Частота вращения коленчатого вала при максимальной мощности составляет 5200 оборотов в минуту, а максимальный крутящий момент наблюдается при значительно меньших оборотах, которые составляют 4000 об. в мин. Минимальные обороты в районе 750-800 об/мин 406 двигатель поддерживает на холостом ходу.

Особенности конструкции 406 двигателя производства ЗМЗ

В качестве прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

  1. Блок отлит из чугуна. Он, конечно, тяжелее алюминиевого, но использование этого металла позволяет отказаться от сменных гильз (цилиндров). В связи с этим жесткость конструкции увеличилась.
  2. В верхней части установлены два ГРМ ЗМЗ 406 (газораспределительные валы системы впуска-выпуска). Каждый из валов отвечает либо за впуск свежего заряда рабочей смеси, либо – за выпуск отработавших газов.
  3. В головке для каждого цилиндра имеются по четыре клапана. То есть на весь четырехцилиндровый установлено шестнадцать клапанов. Такое количество повышает эффективность продувки цилиндра при выпуске отработавших газов и увеличивает коэффициент наполнения цилиндров свежей рабочей смесью.
  4. Особое новшество было использовано впервые именно на этом силовом агрегате – гидронатяжитель цепи. Он позволил поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406. Это техническое решение потом повторилось в десятках других конструкций. Но ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где это было применено.
  5. Для данного двигателя были продуманы опции по уменьшению хода поршня, которая составляет всего 86 мм, в то время как диаметр цилиндра – 92 мм. Такой подход позволил повысить степень сжатия до 9,3. Это весьма высокое значение. Но в теории ДВС утверждается, что с ростом степени сжатия растет и КПД силовой установки. Короткоходовое перемещение поршня способствует лучшему наполнению. ЗМЗ 406 решена по традиционной схеме. Охлаждающая жидкость перемещается помпой ЗМЗ 406 через блок, головку блока и радиатор.
  6. Есть и особенность – использован плоский поликлиновой ремень, исключающий вероятность неожиданного обрыва.
  7. Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в период прогрева мотора, а при достижении температуры прогрева термостат открывается, пуская охлаждающую жидкость по большому кругу.
  8. Шкив коленвала ЗМЗ 406 передает крутящий момент на вал помпы ЗМЗ 406, которая подает охлаждающую жидкость и в печку автомобиля, поддерживая в холодное время года оптимальный микроклимат в кабине.
  9. Датчик температуры охлаждающей жидкости помогает водителю вести постоянный контроль за температурой.
  10. Двигатель 406 не лишен и системы смазки. Шестеренчатым насосом моторное масло перемещается из поддона картера, под давлением подается на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 мкм. Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, движутся внутри коренных и шатунных шеек, обеспечивая стабильную смазку в этих узлах, испытывающих громадные знакопеременные нагрузки. Часть масла под давлением движется и дальше, смазывая поршневой палец. Потом же масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

Отличие инжекторной и карбюраторной топливной системы

В течение первого десятилетия выпуска ЗМЗ 406 двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора.

Использование инжектора облегчила запуск, улучшила приемистость и снизила расход топлива. В чем же здесь причина?

Из теории ДВС известно, что повышение производительности карбюратора зависит от частоты вращения коленчатого вала. Повышение расхода горючей смеси идет по мере нарастания этого показателя. Резкое нажатие на педаль акселератора приводит к тому, что в карбюраторе ЗМЗ 406 увеличивается относительное содержание паров бензина. Коэффициент избытка воздуха несколько снижается, что ведет к росту крутящего момента и повышению частоты вращения коленчатого вала.

Двигатель ЗМЗ 406 инжектор работает несколько иначе. Здесь помогает микропроцессор, который четко реагирует на положение педали управления. При необходимости повышения оборотов и легком нажатии на педаль осуществляется впрыск большего количества топлива в цилиндр. Временной промежуток между нагрузкой и ее коррекцией в любом инжекторном двигателе сокращается в несколько раз. Это повышает приемистость, позволяет улучшить динамику Газели или Волги (в зависимости на каком автомобиле установлен ЗМЗ 406 инжектор).

Главной причиной высокой работоспособности инжекторной системы по сравнению с карбюраторной является отсутствие жиклеров, которые регулярно забиваются.

Это вело к необходимости периодической продувки, а часто и механической прочистки отверстий малого диаметра. Конечно, если в дороге инжекторная система откажет, то самостоятельно её починить сумеет не каждый водитель.

Тюнинг двигателя

Тюнинг ЗМЗ 406 – это способ изменить выходные данные. Очень многие водители ищут пути повышения показателей своих автомобилей.

Кого-то не устраивает имеющаяся мощность, других смущает прожорливость мотора, третьи просто желают отличиться, выбирая ту или иную опцию, которую хотят оптимизировать.

Первое, чем занимаются специалисты по силовым установкам – это повышение мощности:

  1. Можно просто расточить цилиндр и использовать поршни большего диаметра. Но этот путь чреват снижением прочности блока.
  2. Чаще идут другим путем – форсируют увеличивая подачу воздуха за счет турбин с механическим приводом или используя турбонаддув.

Первый путь проще, но следует учесть, что требуется создать механизм с высоким передаточным отношением – обороты турбины находятся на уровне 10-15 тысяч оборотов в минуту. Такой привод, форсируя мотор, создавая тюнинг ЗМЗ 406, выполнить трудно. Чаще идут по пути использования турбокомпрессора.

Турбокомпрессор для работы использует энергию отработавшего газа. ЗМЗ 406 турбо на выхлопной части устанавливается вход для газа в систему турбонаддува. На одном валу с турбиной имеется и компрессор, который нагнетает чистый заряд воздуха в цилиндры двигателя ЗМЗ 406. Наполнение растет. Пропорционально увеличивается цикловая подача топлива, что ведет к увеличению количества рабочей смеси в цилиндре, а, соответственно, растет и давление газов, что ведет к росту крутящего момента. Далее растет и мощность.

Читать статью  На что обратить внимание при покупке грузовика

В теории ДВС изложено, что рост мощности при турбонаддуве сопровождается и снижением удельного расхода топлива. ЗМЗ 406 тюнинг таким способом позволяет улучшить не только динамику авто, но и улучшить его экономичность.

В восьмидесятые годы прошлого столетия прорабатывалось еще одно направление наддува – это динамический наддув, суть которого сводилась к подбору параметров впускной системы так, чтобы частота пульсаций потока воздуха на впуске соответствовала резонансной частоте самой системы.

Предлагались математические модели, позволяющие рассчитать оптимальные диаметры и длины системы впуска. Ряд специалистов устанавливали и механические резонаторы, которые посредством специальных мембран передавали импульсы из системы выпуска в систему впуска. Такой путь позволяет не изменять двигатель 406 кардинально, но в то же время добиваться повышения мощности и снижение удельного расхода топлива.

Двигатель ЗМЗ 406 можно доработать и проще. Достаточно отшлифовать впускные и выпускные каналы в системе питания. Эта оптимизация при комбинации двигатель ГАЗель 406 позволяет добиться улучшения динамики. Комбинация же ЗМЗ 406 на УАЗ со шлифованными каналами приятно удивит пользователя, автомобиль приятно напомнит энергонасыщенную легковушку.

Популярные ошибки автомобилистов

Погоня за повышением мощности у некоторых автомобилистов сводится только к переделке двигателя ЗМЗ 406. Но не все переделки хороши. А некоторые вредны, в этом и заключается тюнинг наоборот или антитюнинг:

  1. В интернете ходят слухи, что повысить мощность двигателя можно, уменьшив массу маховика. При этом авторы упирают на то, что маховик отбирает мощность и увеличивает вес двигателя. На самом деле маховик накапливает энергию, которую этот двигатель получает в такте «рабочий ход» для совершения остальных циклов в четырехтактном двигателе. При увеличении числа цилиндров относительная масса маховика уменьшается, но это происходит из-за изменения числа рабочих ходов за один оборот коленвала, так как в работе участвуют большее количество поршней. В идеале, если довести количество рабочих цилиндров до бесконечности, то маховик вообще не понадобится.
  2. Есть специалисты, которые рекомендуют ставить завихрители воздуха во впускной системе. Но такие спецы не понимают, что при движении потока воздуха наблюдается турбулентный режим течения. Турбулентность по определению – это движение с вихревым потоком, что более 150 лет назад доказал Бернулли. Лишние помехи только сократят объем заряда воздуха и уменьшат мощность, что скажется и на экономичности двигателя.
  3. В последнее время появились и идеи подогревать воздух на впуске – мол, двигатель 406 инжектор прибавит в мощности. Но это неверно. Плотность заряда воздуха при нагревании и неизменном давлении снижается. Следовательно, снижается и его общее количество. А это ведет к тому, что падает давление при сгорании смеси, мощность вместо роста падает.
  4. Еще встречаются авторы, которые уже более сорока лет твердят о том, что во впускной тракт ЗМЗ 406 инжектор следует подавать капельками воду. Но вспомним, что конструкторы ищут пути разделить топливо и воду, чтобы процесс горения шел интенсивнее. Вода, попадая внутрь цилиндра при высокой температуре, начнет вызывать интенсивную коррозию. При сгорании топлива в отработавшем газе имеется окись углерода и водяной пар. Те, кто эксплуатирует моторы довольно давно, знают, что двигатель ЗМЗ 406 не нуждается в использовании путей ухудшающих его надежность.
  5. Еще появлялась группа «специалистов», которые рекомендуют оптимизировать двигатель заменой гидронатяжителя цепи. Они ратуют за установку электронатяжителя, при этом схему порочного устройства у них следует выкупать за немалые деньги. Это уже абсурд – платить за то, чтобы угробить силовую установку.

Поэтому, слушая советы разных специалистов, следует помнить, что конструкторы на ЗМЗ разбираются в своем деле гораздо лучше обывателей. Они не зря отказываются от многих идей, которые испортят двигатель.

На каких авто используется двигатель ЗМЗ-406

Современный двигатель Заволжского моторного завода 406-й модели устанавливается на легковые автомобили ГАЗ-3110 «Волга» и грузовые Газели 3302.

Моторный и автомобильный заводы нижегородской области проводят постоянный мониторинг своей продукции, собирают информацию об эксплуатации произведенной техники.

Конечно, иногда возникают определенные конфликтные ситуации.

Они связаны с тем, что водители обращаются по вопросам:

  • троит двигатель Газель;
  • не видны метки ГРМ;
  • отказывают форсунки;
  • выходит из строя помпа; ЗМЗ поршневая;
  • подтекает масляный фильтр;
  • нестабильно работает термостат;
  • не выдерживаются основные технические характеристики и другие.

Производители всегда стараются оказать помощь через свои сервисные центры, которые разбросаны по всей России и СНГ.

Сколько лошадиных сил в двигателе змз 406

Ездя на транспортном средстве с бензиновым движком, многие автомобилисты задаются вопросом, а можно ли на ГАЗель установить дизельный двигатель? И действительно с нынешними ценами на бензин много не поездишь. Дизельный двигатель на ГАЗели популярен среди многих автомобилистов, из-за того, что он выгоден в экономическом плане. В линейки автомобилей ГАЗель предусмотрены такие типы ДВС: 402 двигатель, 405 и 406.
В некоторых случаях установить новый двигатель гораздо предпочтительней и выгодней, чем производить его ремонт. Но конечно не любой мотор подойдет по габаритам и параметрам, следует рассмотреть, какие ДВС подходят для автомобиля семейства ГАЗель:

Установка дизельного двигателя дает автомобиля ряд преимуществ, таких как:

  1. Качество топлива . Современные дизеля не прихотливы к качеству топлива.
  2. Надежность . Такие двигателя обладают высокой надежностью, если во время выполнять замену масла, то без необходимости ремонта можно ездить более 500 тысяч км.
  3. Тяга . Автомобили с такими ДВС обладают высокой тягой на низких оборотах.

Теперь стоит каждый мотор более подробно рассмотреть.

ЗМЗ 406

К тому времени, как мотор ЗМЗ 406 появился на «Волге» 31105, он уже был хорошо проверен на предыдущей модели 3110, и зарекомендовал себя в основном с положительной стороны. ДВС 406 серийно стал устанавливаться на «Волге» 3110 с 1997 года, и при меньшем объеме (2,3 л) имел большую мощность и лучший крутящий момент. Правда, в связи наличием электронной системы управления у ЗМЗ 406 добавились новые проблемы – нередко выходили из строя датчики и ЭБУ, происходили обрывы и замыкания в подкапотной проводке.

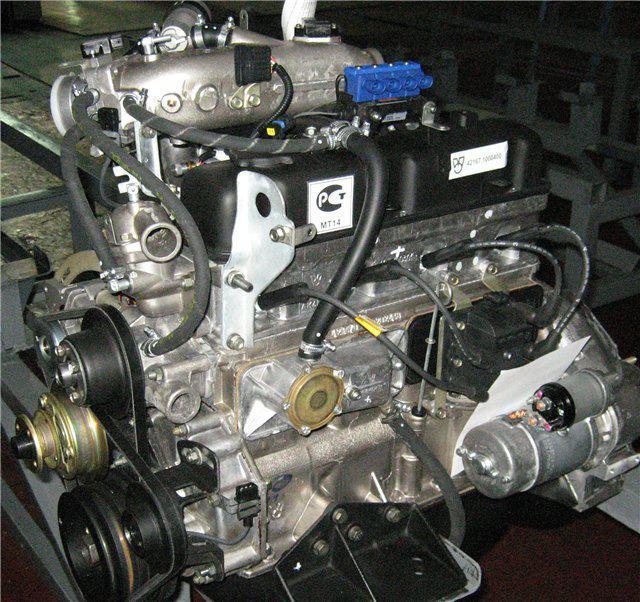

Так выглядит готовый к установке двигатель ЗМЗ 406

У 406-ого были свои «болячки»:

В конструкции ЗМЗ не продумана конструкция натяжения цепей ГРМ. Удлинитель верхнего башмака цепи имеет большую нагрузку, и нередко обламывается.

Цепь ГРМ на двигателе ЗМЗ 406

Обрыву цепей способствует и заклинивание верхнего натяжителя. Но сначала при неисправном натяжителе появляется звук «работающего дизеля». Если автовладелец, не обращая внимания на шум, продолжает ездить, в результате попадает на ремонт – замену цепей ГРМ.

Превышение температуры охлаждающей жидкости с двигателем ЗМЗ 406 допускать нельзя – болты крепления ГБЦ быстро ослабевают, и происходит пробой прокладки головки блока. Поверхность ГБЦ часто коробится – в некоторых случаях ее фрезеруют на станке, но нередко головку приходится менять. У ГБЦ цена ощутимая, и ремонт в результате получается дорогим.

Разобранный мотор ЗМЗ 406

Еще насчет бензонасосов – на 406-ых моторов в основном они наружные, и устанавливаются под днищем автомобиля рядом с бензобаком.

На первых моделях 3110 завод комплектовал автомобиль бензонасосами фирмы Bosch, эти детали отличались высокой надежностью. Но затем стали выпускаться российские запчасти – вот они и стали проблемными на ГАЗ 3110 и ГАЗ 31105.

Нередко выходит из строя блок управления двигателем на моторе ЗМЗ 406. Неисправность может выявляться по-разному – двигатель начинает троить, не развивать оборотов.

Схема управления двигателем ЗМЗ-406

Технические характеристики ЗМЗ 406:

Cumminis

Cummins (камминс) – это двигатель американского производства, который собирается в Китае. Автомобили с такими моторами экономично расходуют топливо, а также у них много положительных качеств. Владельцы автомобилей с дизельным двигателем Cummins отмечают следующие плюсы:

  • отсутствуют провалы и вибрация ;
  • тихая работа движка ;
  • стабильная и устойчивая работа .

Вот небольшой перечень основных технических характеристик:

  • 4 цилиндра ;
  • объем ДВС 2,78 л ;
  • 120 л.с. ;
  • турбонадув .

Как заявляют изготовители, ресурс по пробегу до капитального ремонта у такого автомобиля составляет 500 тысяч км. При этом расход топлива варьируется от 8 до 11 л, в зависимости от скорости езды.

Но в связи с нашим некачественным топливом и множеством подделок запчастей, бывают случаи, когда приходится проводить ремонт ДВС раньше заявленного срока, бывали случаи, когда уже на 200 тысяча км пробега приходилось его ремонтировать. В таком двигателе есть конструктивная недоработка, масляный картер изготовлен из пластика, и на наших дорогах повредить его достаточно легко.

Nissan

Также на отечественном рынке достаточно популярными являются дизельные двигатели японского производителя Nissan. Автомобиль с таким мотором способен пройти без капитального ремонта 600 тысяч км пробега. Выпускаются они в нескольких моделях:
Преимущества этих движков, которые следует отметить: высокая ремонтопригодность, надежная конструкция, расход топлива составляет 8-12 л. Чугунный корпус головки блока цилиндров (ГБЦ) не страдает от перегревов. Также отличительной способностью является, быстрый выход на рабочую температуру. Про такие моторы многие автомобилисты говорят: ставлю такой движок, и он работает как часы, тихо и стабильно.

ГАЗ 560

Поставить на ГАЗель также можно отечественный мотор с ГАЗ 560. По результатам проведенных тестов подвели следующие итоги:

  • неприхотлив к топливу;
  • отлично заводится при минусовых температурах;
  • высокий КПД ;
  • небольшой расход топлива .

Для ГАЗели (так как это в основном коммерческий транспорт, который осуществляет транспортные перевозки) главное, чтобы машина стабильно и без перебоев работала. К примеру, такой мотор, установленный на автомобиль ГАЗель Некст, зарекомендовал себя с лучшей стороны. За время эксплуатации транспортного средства он отлично справлялся со своими задачами. Теперь стоит рассмотреть сам процесс установки, который производится своими руками.

Процесс установки дизельного мотора

Сам процесс замены достаточно не сложный и не составит большого труда, однако если владелец на уверен в своих силах, и у него нет нужного инструмента, лучше это дело оставить специалистам, и отогнать автомобиль на СТО. Однако если все же автомобилист решился на самостоятельную замену, тогда первым делом следует изучить конструкцию мотора, двигателя с дизелем и бензином отличаются между собой.

Первым делом необходимо снять капот, затем отключить питание от аккумуляторной батареи, и демонтировать все дополнительное оборудование. Затем с помощью специальной лебедки нужно вытащить двигатель из моторного отсека.

Теперь новый мотор необходимо установить в моторный отсек, при этом первым входит картер коробки переключения передач. Все крепежные элементы следует смазать моторным маслом, затем постепенно опуская мотор, они вставляются в пазы и хорошенько затягиваются.

Теперь все снятые детали устанавливаются на автомобиль в обратном порядке. Далее следует завести мотор и проверить его на правильную работоспособность, проверить, чтобы работали все контрольные лампы на панели приборов. Если движок работает идеально, можно считать работу выполненной.

Из этого видно, что сам процесс замены достаточно простой, нужно лишь иметь время и помощника. К слову, если менять двигатель на СТО, то это обойдется довольно не дешевым удовольствием.

Скрытая неисправность мотора ЗМЗ при замене распредвалов и методы устранения

При замене распределительных валов следует особое внимание обратить на производителя, так как приобретая контрафактные и установив их на двигатель с огромной вероятностью можно получить в итоге несбалансированную работу мотора, хлопки, рывки и отсутствие тяги. Это и есть скрытая неисправность, полученная заменой не соответствующих техническим нормам распределительных валов. Скрытой она называется по причине возникающего вопроса владельца автомобиля о неравномерной работе двигателя после проведенного ремонта и заменой совершенно новых запасных частей.

Начинается поиск причин, повлекших несбалансированную работу двигателя и, как правило, перебирается все, начиная от замены свечей зажигания и заканчивая измерением компрессии в цилиндрах. Но при всех поисковых действиях специалисты получают удовлетворительные результаты каждого проверяемого узла, а двигатель продолжает «трясти». В конечном итоге, если срабатывает логика, то при возврате на место старых, «родных» валов работа двигателя входит в нормальный режим.

Итоги

Настало время для подведения итогов. Установив на свой автомобиль дизельный мотор, владелец значительно снизит затраты на покупку топлива. Конечно, изначально придется отдать кругленькую сумму за покупку нового двигателя, но затем эти деньги быстро отобьются. Кроме этого, автомобили с такими двигателями отлично себя зарекомендовали в процессе эксплуатации. Многие автомобилисты которые переделали свой автомобиль с бензинового на дизельный, остались довольны.
Установка движков от иномарок на Газель

Газель – это машина, при помощи которой перевозят грузы. Вопрос какой двигатель лучше на Газели, затрагивается достаточно часто и многие хозяева машин интересуются, какой ДВС лучше. Чем тяжелее содержимое, тем больше расходуется бензина. Какой двигатель лучше на «Газели»: сравнение и фото. Еще много растрат происходит, если везти груз на длинноватые расстояния. В связи с этим на газель ставят движок от иномарки. До того как провести такую функцию, требуется отлично выучить все аспекты и размеры собственного автомобиля. После выбора мотора на Газель необходимо сравнить функциональность автомобиля и технические данные избранного мотора, большую роль играет величина агрегата, его габариты.

Внешний облик Газели-Next

Лучший мотор на Газель

Прибыльным вариантом является дизельный мотор. Китайский Cummins – заводской движок, который подходит по габаритам, просто устанавливается под капот, оставляя место. Какой двигатель лучше на газели? | avtobrands.ru. Так как он дизельный, горючее на него сравнимо дешевое. Но, на таковой движок детали очень дорогие и редкие в продаже. Чтоб отыскать и приобрести одну составляющую, требуется много времени на ее поиски, также собственного здоровья. Так какой движок лучше?

Читать статью  Двигатели производства Японии, лучшие японские моторы

Так смотрится движок Cummins, установленный в Газель-Next

Огромным преимуществом владеют движки японского производства, такие как Nissan:

  • Отличается надежным механизмом;
  • Сравнимо просто провести ремонтные работы;
  • При низких оборотах авто имеет достаточно мощнейший разгон и достаточно просто проходит трудные участки дороги;
  • При своевременной диагностике и выявлений маленьких проблем, движок прослужит длительное время до полгого ремонта.
  • Горючее расходуется по минимуму до 11 л. (на 100 км) при допустимой скорости.

Смотрите в видео: технический обзор Газели с движком Nissan.

В главном ставят моторы Nissan QD32ETI и TD27TI. Систематизация движков Nissan:

Nissan QD32ETI 3.2 л. – дизельное горючее. Имеет 4 цилиндра; объем мотора 3153 см3.; мощность мотора 150л/с.

Nissan TD27TI 2.7 л. – дизель. Объем мотора – 2663 см3; мощность мотора 130 л/с.

Есть также силовые агрегаты Ниссан QD32 на 3,2 л. и Ниссан TD27T на 2,7л.

Моторы серии Nissan QD32TI и TD27TI чугунные, они не деформируются от температурных перепадов. Движки очень надежные. В их нет электроники и ремней. Карбюратор на Газель 402 двигатель: какой выбрать? Шестерни приводят в действие топливный насос высокого давления и привод газораспределительного механизма (ГРМ). Если поставит на газель таковой движок, тогда можно запамятовать о целом ряде заморочек. Требуется только вовремя поменять масло и фильтры. Поменять запчасти на движке не составит затруднений, так как они предоставлены рынком в достаточном количестве. Собственной функциональностью движки Ниссан обосновали свое качество и положительные отзывы.

Советуем поглядеть: как работает движок Nissan TD27TI.

Отличительные преимущества японского двигателя от «родного»

Nissan. Установленный движок пройдет фактический пробег и не востребует ремонт. Только замена масла и фильтров. В отличии родного либо китайского мотора, которые делают препядствия уже на 50 000 пробега. Время от времени ремонт требуется и ранее. отправлено в Двигатель: Добрый день, подскажите какой карбюратор лучше поставить на газель 402 дв, желательно чтоб экономичный был? При пробеге 150 тыщ движок просит полгого ремонта.

Очень не плохая тяга при низких оборотах. Установленный на Газель японский движок отлично себя ведет в неких ситуациях на дороге. Не требуется увеличивать передачу. Зимой нет пробуксовок во время, когда машина застряла в сугробе. При первой пониженной передаче, 1-ый мост, малость вдавленная педаль акселератора и Газель выезжает без помощи других с затруднительного места. В отличие от родного мотора машины. В сложном положении машина рвет себя из последних сил.

Установленный движок nissan td27t на Газель-Next

Nissan. Расход горючего с мотором TD27T и заводской мотор.

Стандартная Газель: 9 л. (на 100км.) при разрешающей скорости на открытой дороге;10 л. (на 100 км.) при разрешенной скорости в нас. пт «Родной» мотор Газели «кушает» от 15 до 20 л. (на 100 км.) допустимая средняя скорость.

Газель удлиненная: 10(на 100 км.) при допустимой скорости в населенном пт; 11л. (на 100 км.) при разрешенной скорости на магистрали. Соболь: 9 л. (на 100км.) при средней скорости.

Смотрите в видео: как работает движок Nissan qd32t на Газели.

  • В металлических моторах Ниссан нет трещинок.
  • Из-за отсутствия ремня отсутствуют препядствия с растяжкой, ослаблением и обрывом.
  • В зимнее время мотор показал себя с положительной стороны – прогрев автомобиля и подогрев кабины.
  • ТНВД (топливный насос высокого давления) – механический. Шофер держит под контролем количество впрыскиваемого горючего. Если машина заглохла, ее можно завести с «толчка», с горки.
  • ТНВД – электрический: мощнейший вращающий момент дает неплохую тягу при наименьшем расходе дизельного горючего.

Мотор Ford

Вторым по своей известности является мотор Ford. При установке данного мотора владелец машины забывает о ряде проблем, связанных с ремонтными работами. А также если поставить такой двигатель на Газель, можно вложить свои финансы один раз – покупка комплекта и самого мотора, а также установка. После монтажа сокращаются большие расходы топлива. какой карбюратор лутше на газель 402 двигатель -. Это очень выгодно при поездке на большие расстояния с весомым грузом. Какую лучше взять газель: новую с 402 двигателем или б/у с 406,405 двигателем? И какой лучще двигатель для «Газового оборудования»? Остановился на Авенсисе, Какой двигатель выбрать 1.8 или 2.0, Авенсис 1,8 АКПП. Расход топлива по трассе равен 8-9 л. на 100 км. обороты до 100 км.в ч. Двигатель имеет ремень, но качество производителя остается наверху, поэтому не стоит беспокоиться за поломку во время поездки. Технические данные двигателя позволяют машине ехать легко и без лишних напряжений. Не составит никакого труда автомобилю заехать на возвышенность. Газель становится легкоуправляемой на серпантинах.

Двигатель от Ford, установленный в газель

Для капитально ремонта двигателя Газель должна «пробежать» около 500 тысяч км. до этого надо менять масло и фильтры. Единственное, что если стоит импортный двигатель FORD, то вместо обычного тосола, следует заливать импортный антифриз. Это продолжит жизнь мотору, а также улучшит его функциональность в холодное время года.

Технические характеристики двигателя:

  1. Тип — 4 цилиндра, клапаны расположены вверх:.
  2. Рабочий обхват цилиндров — 2496 см3.
  3. Ход поршня — 90,54 мм.
  1. Двигатель с турбонаддувом -18,3:1;
  2. Двигатель без турбонаддува — 19:1;

Механическая коробка передач:

  • (G)- 4-ступени — 1.98 л;
  • (G с делителем) — 4-ступени — 2.5 л;
  • (N) — 5-ступеней — 1.5 л;
  • (МТ75) — 5-ступеней — 1.25 л;
  • 3-скорости — 6.3 л. (масляный радиатор);
  • 4-скорости — 8.2 л.

Советуем посмотреть: как работает двигатель Ford transit.

Тюнинг двигателя

Сколько лошадиных сил в двигателе змз 406

Тюнинг ЗМЗ 406 – это способ изменить выходные данные. Очень многие водители ищут пути повышения показателей своих автомобилей.

Кого-то не устраивает имеющаяся мощность, других смущает прожорливость мотора, третьи просто желают отличиться, выбирая ту или иную опцию, которую хотят оптимизировать.

Первое, чем занимаются специалисты по силовым установкам – это повышение мощности:

  • Можно просто расточить цилиндр и использовать поршни большего диаметра. Но этот путь чреват снижением прочности блока.
  • Чаще идут другим путем – форсируют увеличивая подачу воздуха за счет турбин с механическим приводом или используя турбонаддув.

Первый путь проще, но следует учесть, что требуется создать механизм с высоким передаточным отношением – обороты турбины находятся на уровне 10-15 тысяч оборотов в минуту. Такой привод, форсируя мотор, создавая тюнинг ЗМЗ 406, выполнить трудно. Чаще идут по пути использования турбокомпрессора.

Турбокомпрессор для работы использует энергию отработавшего газа. ЗМЗ 406 турбо на выхлопной части устанавливается вход для газа в систему турбонаддува. На одном валу с турбиной имеется и компрессор, который нагнетает чистый заряд воздуха в цилиндры двигателя ЗМЗ 406. Наполнение растет. Пропорционально увеличивается цикловая подача топлива, что ведет к увеличению количества рабочей смеси в цилиндре, а, соответственно, растет и давление газов, что ведет к росту крутящего момента. Далее растет и мощность.

В теории ДВС изложено, что рост мощности при турбонаддуве сопровождается и снижением удельного расхода топлива. ЗМЗ 406 тюнинг таким способом позволяет улучшить не только динамику авто, но и улучшить его экономичность.

В восьмидесятые годы прошлого столетия прорабатывалось еще одно направление наддува – это динамический наддув, суть которого сводилась к подбору параметров впускной системы так, чтобы частота пульсаций потока воздуха на впуске соответствовала резонансной частоте самой системы.

Предлагались математические модели, позволяющие рассчитать оптимальные диаметры и длины системы впуска. Ряд специалистов устанавливали и механические резонаторы, которые посредством специальных мембран передавали импульсы из системы выпуска в систему впуска. Такой путь позволяет не изменять двигатель 406 кардинально, но в то же время добиваться повышения мощности и снижение удельного расхода топлива.

Двигатель ЗМЗ 406 можно доработать и проще. Достаточно отшлифовать впускные и выпускные каналы в системе питания. Эта оптимизация при комбинации двигатель ГАЗель 406 позволяет добиться улучшения динамики. Комбинация же ЗМЗ 406 на УАЗ со шлифованными каналами приятно удивит пользователя, автомобиль приятно напомнит энергонасыщенную легковушку.

Двигатель Iveco F1A

Данный тип двигателя ставят на коммерческие машины с массой не больше 6 тонн. Итальянский мотор Iveco имеет 4 цилиндра. По конструкции мотор напоминает сэндвич. Из-за чего он имеет высокие габариты и довольно тяжелый. Ресурс двигателя Тойота Авенсис Двигатель на Авенсис какой двигатель лучше. К преимуществу относится крайняя жесткость, которая очень важна. В двигателе присутствуют системы:

  • турбонаддува с рециркуляцией отработанных газов;
  • охлаждение воздушного потока;
  • подача горючего;
  • система смазки комбинированного типа;
  • жидкостная система охлаждения с применением принудительной циркуляции.

Внешний вид двигателя Iveco F1A

Из-за всех установочных систем, а также чугунного блока цилиндров двигатель Iveco называют силовым агрегатом. Установка на Газель такого агрегата не составляет затруднения.

Технические характеристики силового агрегата Iveco дали положительные отзывы об агрегате. Какой ремень ГРМ лучше выбрать на ВАЗ-2112 16. Он имеет 4 цилиндра (диаметр 88), масса – 250 кг., ход поршня – 94мм.

Смотрите в видео: Ремонт двигателя Iveco F1A.

Достоинства и недостатки мотора.

  • достоинством является большой ресурс;
  • маленький расход топлива (скорость 90 км/ч. – 9,5 л. на 100 км.);
  • ремонт проходит быстро и экономично

Главный недостаток – это масса. Генератор и аккумулятор на Ленд Ровер и Рендж какой лучше? двигатель Jaguar. Двигатель является очень тяжелым.

Двигатели внутреннего сгорания УМЗ

Класс ветеранов отечественного машиностроения, в части касающихся производства силовых установок для автомобилей «Волга», «Газель», бортовых, а также цельнометаллических уазиков и большого ряда автомобилей «УАЗ».

Восьми клапанный двигатель УМЗ-4216 Ульяновского моторного завода является разработан карбюраторных двигателей УМЗ-421 и ЗМЗ-410. Распределительный вал находится в нижней части блока цилиндров, где движение коромысел приводится посредством действия сталеалюминевых штанг.

Продолжение модернизации привело к реализации управляемой топливной системы с применением форсунок. В итоге в разработанном двигатель УМЗ-4216 изменился только заменой внешних узлов и деталей, а именно:

Мотор BMW

Когда звучат буквы BMW, сразу возникает ассоциация с такими словами, как качество, достоинство.

Какой двигатель BMW можно поставить на Газель? Любители экспериментировать ставят разные моторы. Но чтобы совершить такой монтаж, требуется делать некоторые преобразования в самой Газели. Потому что один мотор немного длиннее, приходится обрезать коллектор, другой мотор выше, тогда надо делать дополнительное отверстие в самой Газели. КАКОЙ ЛУЧШЕ ПОСТАВИТЬ КАРБЮРАТОР НА 402 ДВИГАТЕЛЬ карбюратор на 402 двигатель какой лучше? Но, на что только не согласны автолюбители, которые желают совместить экономность и качество.

Установленный двигатель от BMW в Газель

Этот двигатель настолько прост в обращении и эксплуатации, что при мелких поломках или замене запчастей, не требуется ехать к специалистам в сервис, а можно сделать все у себя в гараже. Масло тоже не надо дорогое и высококачественное. Потому как, когда выпускались моторы, масляное производство было на первых ступенях развития.

Чаще всего на Газель владельцы ставят BMW M50. При этом требуется немного потрудиться, чтобы он туда стал, потому что мотор имеет длину 43,5 см. и при его установке он заходит под планку машины. Приходится немного поработать. В BMW M50 есть впускной распредвал, он увеличивает тягу двигателя при низких оборотах без потери на высоких оборотах. Вес мотора 136 кг. по сравнению с Iveco (250 кг.).

Рекомендуем посмотреть: ремонт и запуск двигателя BMW на Газели.

Моторы BMW классифицируются:

  • М50 В 20- ход поршня 66мм., мощность 150 л.с., 6 цилиндров (сталь, прямое расположение), диаметр цилиндра 80 мм.;
  • М50 В25- ход поршня 75мм., мощность 192 л/с., диаметр цилиндра 84мм.;
  • М50 В20TU Vanos – ход поршня 66 мм., мощность 150 л/с., крутящий момент 190 Нм.

Вернуться к оглавлению

Недостатки, поломки и проблемы ЗМЗ 406

Чаще всего владельцы на форуме жалуются на капризные карбюраторные версии

Низкой надежностью обладает цепь ГРМ, хорошо что при обрыве клапана не гнет

Много проблем доставляет система зажигания, чаще всего здесь сдаются катушки

Гидрокомпенсаторы обычно служат не более 50 000 км, а затем начинают стучать

Довольно быстро в моторе залегают маслосъемные кольца и начинается масложор

Двигатель с волги на газель 406

Связаться с администратором сайта Вы можете по электронной почте: [email protected]

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Технические характеристики

Главным недостатком «длинного» двигателя является то, что при сильном нагреве газовый стык становится негерметичный. Из-за этого образуются трещины на ГБЦ. Через 300-400 пройденных тысяч км. пробега наблюдается перерасход масла. Сгорают выпускные клапаны, а иногда появляются трещины.

Из всего выше написанного можно сделать вывод: Газель – уникальная машина. Если иметь возможность и большое желание поставить «сердце» Газели, которое будет не только экономно относиться к расходу топлива, но и намного возрастают функциональные возможности. Газель становится выносливой, мощной, легко управляемой. Она очень послушная зимой, на серпантине. При хорошем моторе на Газели возможна перевозка грузов и уже можно не бояться за то, что машина не поднимется на возвышенность. С уверенностью отправляться в дальние поездки и не волноваться за поломки.

Читать статью  Лёгкие способы найти причину троения мотора - – автомобильный журнал

Свежие записи

Гибридный BMW 530e пересмотрен для 2021 года

BMW 530e PHEV был обновлен новым аккумулятором, улучшенной экономичностью, сниженным уровнем выбросов и увеличенным запасом электроэнергии. Гибридный BMW 530e был

Смотрите аварийную посадку самолета на общественной дороге, пойманную на полицейской видеорегистраторе

Приключения Starman — большой хит среди Tesla — Поклонники SpaceX

Новая сделка предлагает водителям бесплатный автомобиль — тормоза для спасения жизни водителей до £ 1,600

Рубрики

Тест-драйв

Обзор Ferrari Портофино 2019

Ferrari Portofino. это супер жеребец, на котором вы будете ездить каждый день Максимумы Эффектная коробка передач с отличной механикой переключения

Какой двигатель

лучше на Газели?

Автомобили Газель

Горьковским автозаводом выпускаются с 1994 года. К производству авто LCV-класса Gazel Next второго поколения ГАЗ приступил в 2013 году, основной силовой агрегат на машине – турбодизель Cummins 4.8, и пока к этому двигателю у автовладельцев особых претензий нет.

Силовые агрегаты, устанавливаемые на Газель

В вопросе приобретения подержанного автомобиля потенциальный покупатель часто стоит перед проблемой выбора, с каким мотором Газель выбрать – за период всего серийного выпуска ГАЗ комплектовал автомашины различными движками, на авто ставились бензиновые карбюраторные моторы:

  • ЗМЗ-402 (модификация 4026);
  • ЗМЗ-406 (модификация 4063);
  • УМЗ-4215.

Инжекторные двигатели на коммерческие автомобили устанавливались следующих модификаций:

Смотрите:

  • ЗМЗ-40522;
  • УМЗ-4216 (его модификация УМЗ-42164 Euro-4);
  • Chrysler 4.4L.

Дизельных двигателей на Газель немного:

  • ГАЗ-560 (модификации 5602 и 5603);
  • Cummins 2.8 л (с 2010 года
    на автомобиле Газель-Бизнес).

Также некоторые автовладельцы производили тюнинг – меняли родной мотор на движок импортного производства от другой модели автомобиля. Предпочтение отдавалось дизелям, ставили ДВС Тойота, Nissan, очень востребованная модель движка – TD27T.

KEY-DOP

Обзор двигателей ЗМЗ и УМЗ

В России возможно нет человека, не знакомого с автомобилем «Газель». Население страны видит его на дорогах уже на протяжении 25 лет, и не только видит, но и активно пользуется услугами, в части касающихся перевозок грузов, пассажиров. Кроме этого, автомобиль активно эксплуатируется в народном хозяйстве в качестве специализированного транспорта, а также в медицине, МВД, МЧС и других государственных службах. До 2005 года «Газель» оснащалась, в основном, карбюраторными двигателями ЗМЗ-402 Заволжского моторного завода рабочим объемом 2,3 и 2,45 л и рабочей мощностью от 90 до 110 л. с., а также 98-сильный 2,89-литровый карбюраторный двигатель УМЗ-4215 Ульяновского моторного завода, рассчитанный на работу на низкооктановом бензине АИ-80. Впоследствии устанавливались инжекторные двигатели ЗМЗ-405 объёмом 2,5 л, ЗМЗ-406 объемом 2,28 л., а также дизель ГАЗ-560 Steyr и бензиновый мотор Chrysler, объемом 2,4 литра.

Замена двигателя на Газели

Какой лучше мотор поставить

, когда «родной» ДВС исчерпал свой ресурс – вопрос непростой, тут все зависит на сколько правильно Вы сможете подобрать студию, какие цели ставит хозяин машины. Если хочется сэкономить на стоимости ДВС, лучше
поставить на Газель
карбюраторный двигатель ЗМЗ-402, у этого варианта есть преимущества:

  • по объявлениям на авторазборках найдете очень недорого движок б/у в хорошем состоянии;
  • мотор не очень критичен к качеству масла;
  • при замене «родного» двигателя такого же типа нет нужды ничего переделывать.

Конечно здесь и свои недостатки:

  • конструкция «четыреста второго» устаревшая, мощность у двигателя небольшая, динамика слабая;
  • карбюратор на Газель 402 капризный, сложный в настройке и ремонте, трудно добиться нормального расхода бензина.

Двигатель 4063 отличается высокой надежностью, у него есть следующие преимущества:

  • обслуживание и ремонт ДВС обходится очень недорого;
  • запчасти всегда имеются на месте в любых специализированных автомагазинах;
  • мотор легко «переваривает» как 95-ый, так и 92-ой бензин.

Как поставить двигатель от волги на газель 405

Вот, на моей ГАЗельки стал «заканчиваться» двигатель. Первые мысли были о его неспешной переборке, но потом решил просто заменить двигатель целиком. Новый двигатель не стоит тех денег, которые за него просит завод изготовитель. Начал рассматривать варианты покупки б/у двигателя всборе. Удачным образом подвернулась Волга 31029 с пробегом около 40000 км. Двигатели ЗМЗ-402 устанавливаемые на Волгу и ГАЗель в принципе одинаковые за исключением некоторых моментов. Вот эти некоторые моменты мы и рассмотрим ниже (В статье не будет описано как и что открутить чтобы снять или поставить двигатель).

Автомобильный двигатель ЗМЗ-402.10 / 4026.10

Автомобильный двигатель ЗМЗ-4021.10 / 4025.10

Разбираем ГАЗель. Извлекаем двигатель:

Разбираем Волгу. Извлекаем двигатель:

Снят и второй двигатель:

Вот видео как снимали двигатели (скорость увеличина в четыре раза):

Ставим двигатель с Волги на Газель.

Начинаем адаптировать агрегат. Момент первый: необходимо добраться до крышки распределителя шестерен и снять её. Забегая вперёд сразу хочу сказать, что тут надо заменить, а потом почему. Выкручиваем две шпильки [1] и [1a]. Выкрутить можно двумя способами. Первый: при помощи двух гаек — посильнее (но без фанатизма) затягиваем гайки друг к другу и потом просто выкручиваем шпильку как болт. Второй: при помощи шпильковёрта — этот способ считаю варварским, т.к. в некоторых случаях можно повредить резьбу. Использую редко когда первый способ не применить (плохая резьба) или он не работает (шпилька «закисла» и гайки как не тяни прокручиваются).

Выкрученные две шпильки меняем на шпильки М8х1-4hх75 каталожный номер 291762-П. Заменили:

Теперь почему! До производства ГАЗелей двигатель ЗМЗ-402 имел две основные модификации. Первая — ЗМЗ-4021.10 для работы на бензине А-76, вторая — ЗМЗ-402.10 для работы на АИ-93. С началом выпуска а/м ГАЗазель появились ещё две модификации: ЗМЗ-4025.10 — для работы на бензине А-76 и ЗМЗ-4026.10 — для работы на бензине АИ-93. Дополнительные модификации появились из-за расположения двигателя в подкапотном пространстве и отличной от Волговский системы охлаждения. А именно, вентилятор принудительного охлаждения был демонтирован с водяного насоса и перенесён на отдельный кронштейн вниз и немного правее. В итоге крышка распределителя шестерён претерпела некоторые изменения, т.к. на ней поселились кронштейн привода вентилятора и натяжной ролик ремня вентилятора.

Переходим к деталям. Перед нами две крышки. Слева от Волги, справа от ГАЗели. На втором изображении отмечены различия. [1] крепление крышки утолщилось т.к. оно стало ещё и креплением для кронштейна привода вентилятора. [2] флаг МВТ был перенесён в сторону, отсюда следует перенесение меток на шкиве коленвала (замена шкива). [3] крепление шпильки привода вентилятора. [4] крепление шпильки натяжного ролика. Присутствуют и другие, не существенные отличия ни на что не влияющие. Их не рассматриваю.

На этом промежуточном этапе заменили: две шпильки крепления крышки распределителя шестерён, саму крышку распределителя шестерён, шкив коленвала и ремень привода вентилятора.

Далее. Меняем корпуса термостата. Корпус термостата состоит из двух частей основания и крышки. Волговский термостат сверху, ГАЗелевский установлен на двигателе. Отличия. Фланец крышки Волговского термостата имеет бóльший угол крепления патрубка радиатора, чем у ГАЗелевского. В ГАЗелевскую крышку ещё встроен штуцер, для того, чтобы система охлаждения не завоздушивалась (не было воздушной пробки). Фланец основания термостата у ГАЗели несколько «задушен», т.е. значительно уменьшено отверстие для циркуляции охлаждающей жидкости.

Собираем переднюю часть двигателя дальше.

По передней части двигателя вроде всё.

При помощи спецконструкции извлекаем двигатель. Немного о конструкции. Две А-образные опоры с перекладиной, на которой установлена лебёдка. Чтобы конструкция не завалилась каждая из опор имеет боковой упор. Как это работает! Выкатываем автомобиль на два метра в перёд, монтируем спецконструкцию и вывешиваем двигатель. Как только двигатель вывесили, и он не за что не задевает, откатываем автомобиль на два метра назад. Теперь имеется свободный доступ к любой части двигателя.

По ходу работ моем поддон, меняем прокладку и вообще оцениваем визуально внутренности.

Крышки водяной рубашки головки блока тоже отличаются. В ГАЗелевской крышки установлен датчик температуры. В остальном крышки одинаковые.

Поддон установлен. Необходимые работы выполнены.

Ставим двигатель на место. Позиционируем двигатель, подкатываем автомобиль и опускаем. Монтажечкой помогаем сесть двигателю на подушки …

Подключаем электропроводку, шланги …, вообщем делаем всё что надо …

Если что нужно по ходу дорабатываем … и дорабатываем …

Ставим радиатор, облицовку, бампер …

Двигатель завёл, прогрел и поехал. Передачи включались с трудом, либо не включались вообще, пока не заглушишь мотор. Причина – недовыжим сцепления. Целый день потратил на поиски причины? Заменил оба цилиндра сцепления, прокачивал … Ставил старые, результат тот же … перебирал и новые цилиндры и старые … … оказалось, что на двигателе с Волги под шаровой опорой вилки выжима сцепления отсутствует шайба.

На снятом двигателе с ГАЗели это выглядело так:

С шайбой под опорой вилки передачи стали включаться лучше. Но ещё немного по больше выжима и было вообще нормально. Начались эксперименты. Болт, который крепит шаровую опору, было решено заменить на шпильку.

Подложил под опору вилки ещё две шайбы. Оказалось многовато.

Одну убрал. Вот так в моём случае стало нормально.

Итог. Что нужно заменить, чтобы двигатель от Волги заработал на ГАЗели?

Вот перечень деталей:

  • две шпильки крепления крышки распределителя шестерён;
  • крышку распределителя шестерён;
  • шкив коленвала;
  • ремень привода вентилятора;
  • корпус термостата;
  • крышку водяной рубашки головки блока.

Какой мотор лучше на Газель и другой коммерческой транспорт.

JZ в Газель

НЕЛЬЗЯ ставить. Тут видео рассказал как правильно .

KEY-DOP

Основной недостаток у двигателя ЗМЗ-4063 тот же, что и у 402-го – карбюратор на Газель

406 непростой, требует особой настройки. Если автовладелец не хочет много денег терять на топливе, лучше машину перевести на газ.

  • переваривать систему выпуска;
  • подгонять ДВС и КПП по местам;
  • переделывать электропроводку;
  • менять патрубки.

Модернизация получается серьезная, и на дому ее произвести редко когда удается, в фирмах берут за установку импортного движка немалую сумму.

ЗМЗ 402

Странно, что вообще этот ДВС оказался на новой машине – нельзя же одним и тем же мотором оснащать автомобили так много лет. Впервые этот двигатель серийно стал устанавливаться на переходную модель «Волги» ГАЗ 24 М в 1985 году, и с того времени не претерпел практически никаких изменений. Тем не менее, на ГАЗ 31105 он шел с завода в 2004 и 2005 году.

Замена масляного фильтра в моторе ЗМЗ-402

Из всех двигателей устанавливаемых на ГАЗ 31105, 402-ой мотор самый маломощный и низкооборотистый. У него есть свои характерные неисправности, которые чаще всего встречаются:

Если со многими недостатками еще как-то можно было мириться, то выпадение седла клапана становилось настоящей катастрофой для автовладельца.

Разборка двигателя ЗМЗ 402

Несомненным плюсом 402-ого является то, что в него можно лить практически любое моторное масло. Таксисты в целях экономии доходили до того, что заправляли мотор самым дешевым «Камазовским» маслом и автолом М8. Причем доливку делали тем маслом, что было под рукой.

Оставалось только удивляться, как этот движок еще работает – при разборке нередко после такой эксплуатации можно было наблюдать не только нагар на всех внутренних деталях 402-ого, но и свернувшуюся консистентную смазку типа «солидол».

С каким двигателем купить Газель

Газель относится к классу коммерческих автомобилей, машина эксплуатируется постоянно с большими нагрузками. От двигателя требуется:

  • выносливость и надежность;
  • экономичность;
  • хорошая тяга и динамика.

О моторах УМЗ-4215 и 4216 у автовладельцев мнения противоречивые, встречаются много претензий по качеству. Еще с ульяновскими ДВС расходуется много бензина, и совершая покупку подержанного автомобиля Газель с мотором УМЗ по возможности лучше не брать.

Смотрите:

Мотор ЗМЗ-405 по своей конструкции по большей части схож с ДВС 4063, только вместо карбюратора установлен инжектор, и цилиндры имеют диаметр не 92, а 95,5 мм. Блок цилиндров у «четыреста пятого» более слабый, так как с расточкой гильз под больший размер стенки их стали тоньше, и при перегреве блок может выйти из строя. Еще сцепление на Газель 405 подвергается немалым нагрузкам, поэтому лучше ставить импортные детали, крапива, производства Kraft. Если на машине стоит движок 4063 карбюратор, его не настолько сложно переделать на инжектор, для этой цели вам потребуется:

KEY-DOP

  • корпус воздушного фильтра с патрубками;
  • впускной коллектор в сборе;
  • ДМРВ;
  • блок управления двигателем;
  • подкапотная электропроводка.

Chrysler 2.4.4 – двигатель

не самый плохой, у него тоже встречаются свои проблемы:

  • ДВС не каждый раз запускается в мороз;
  • запчасти на американский мотор стоят дорого;
  • движок достаточно критичен к качеству топлива.

Некоторые владельцы Газелей считают, что лучший вариант для коммерческого автомобиля – двигатель 405 иначе говоря 406.

Установка инжекторного двигателя

Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.

электрический бензонасос

Установка электрического бензонасоса на мотор ЗМЗ 406

Кстати, здесь придется докупить эти детали, к тому же потребуется новый фильтрующий элемент и другой пучок подкапотной электропроводки для двигателя. Нужны будут и гофрированные патрубки воздушного фильтра, расходомер (ДМРВ).

Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.

бензонасос змз 406

Комплектация электрического бензонасоса

Реле обычно устанавливают в моторном отсеке, ближе к лобовому стеклу.

Вернуться к оглавлению

Дизельные моторы Газель

Дизель ГАЗ-560 (лицензия Steyr) появился на Газели в 1998 году, модификация 5602 отвечала требованиям Евро-4, мотор ставился на машину до 2008 года. Дизель обладает замечательными качествами:

  • хорошей тягой;
  • отличной динамикой;
  • низким расходом топлива.

Турбодизель сделан по моноблочной конструкции – головка вместе с блоком это единое целое. Положительный момент в том это большой плюс – прокладки нет, и гореть здесь нечему.

Еще сегодня конечно существенный минус – ГАЗ-560 сложен в ремонте. Моторов по австрийской лицензии в общей сложности было немного, несмотря на нашему клиенту остается плюсы дизеля, от него отказались:

KEY-DOP

  • движок очень плохо переносит некачественное топливо;
  • запчасти очень сложно купить;
  • ГАЗ-560 дорог в обслуживании, так же детали ему стоят недешево.

Двигатель

Cummins, устанавливаемый на газель с
2010 года
, обладает отличными характеристиками и большим ресурсом (до 500 тысяч километров), однако он требует регулярного обслуживания, качественного масла и топлива. Обстановке российской действительности мотор может выйти из строя и через 100 тыс. км пробега, а ремонт Камминз обходится дорого.

Источник https://wikers.ru/engines/gaz/dvigatel-zmz-406.html

Источник https://dvigatels.ru/russia/zmz406.html

Источник https://vmyatynnet.ru/avto-rf/dvigatel-s-volgi-na-gazel.html

Понравилась статья? Поделиться с друзьями:
