Как выбрать защиту картера двигателя — журнал За рулем

Зачем нужна защита картера двигателя

Новички часто спрашивают, можно ли ездить без защиты двигателя. Скажем так — накладка на картер закрывает мотор снизу, иногда вместе со сцеплением и КПП. Сами подумайте, нужна ли она, если автомобиль часто выезжает на бездорожье, где вероятность ударов днищем о камни высокая. Кроме того, что этот металлический кожух предохраняет от механических повреждений, он еще и не допускает попадания грязи и инородных предметов.

Что такое защита и картер

Картер представляет собой устройство, изолированное и соединенное с ДВС. Образует самую большую полость в моторе. Основная функция — хранить моторное масло и различные детали (низ маслонасоса, детали кривошипно-шатунного вала). Крепится картер к мотору на болтах через резиновую или силиконовую прокладку. Корпус — металлический, но бывает и пластиковый.

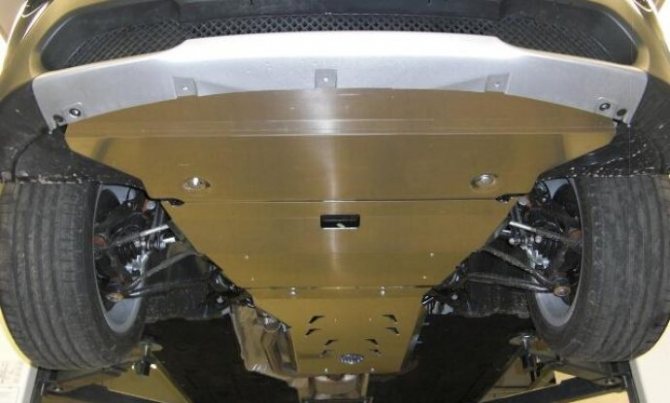

Защита картера — пластина, которая предохраняет картер от механических повреждений, грязи, химических реагентов, влаги. Поэтому такой бронежилет делается максимально жестким. Как правило, для кожуха используют устойчивые к ржавчине материалы — алюминий, композиты. Бывает также стальная пластина, но ее обязательно покрывают полимерами.

Защиты картера двигателя

Разновидности защиты картера двигателя

Нужно ли ставить защиту картера

Теперь разберем, нужно ли ставить защиту картера, если штатно она не предусмотрена или слетела.

Ниже причины, зачем она так нужна:

  • зимой — куски прочного льда, выступающего над дорожным покрытием, могут повредить поверхность картера;
  • на асфальте — представляют опасность канализационные люки и ямы, мусор, лужи;
  • на бездорожье — камни, щебенка, рытвины;
  • в городе — при съезде с расколотого бордюра, часть бетона может ударить острым концом и пробить картер.

Таким образом, прежде всего накладка нужна из‐за плохого дорожного покрытия. В России как известно, нормальных дорог и нет вовсе, поэтому установка кожуха — необходимость. Особенно на автомобилях с низким расположением картера. К таким относятся популярные модели авто — Audi A1, Infiniti M‐Series, BMW 5, Peugeot 3008 и другие.

Защита картера двигателя

Защита картера двигателя на BMW

Еще одна причина необходимости пластины, это усложнение доступа к электропроводке. Например, машины с установленной защитой картера реже угоняют, так как сложнее бывает перекусить провод, соединяющий АКБ с сигнализацией.

С другой стороны, если автомобиль эксплуатируется исключительно в городских условиях — на ровных дорогах, и клиренс его высокий, то установка кожуха не обязательна. Конечно, владелец в этом случае должен максимально аккуратно водить машину, чтобы не ударяться о люки и не попадать в ямы.

Николай Мамонтов: «Оказался свидетелем ДТП. В нашем селе один доморощенный «шумахер» пролетел задним ходом через всю улицу, подпрыгнул на кочке и присел передком на арматуру. Она торчала, а он не заметил. Такой звон пошел, что все село собралось. Водитель даже не вышел из машины, развернулся и поехал дальше по своим делам. За ним струей полилось масло. Мы стали махать руками, показывать жестами, но он так и уехал. Теперь совесть мучает — удалось спасти движок или нет».

Что может случиться, если не ставить защиту

Рассмотрим штатные ситуации, которые обычно происходят на практике.

  1. Картер трескается из-за сильного удара о камни, лед и бордюр. Все масло стекает и хорошо, если водитель своевременно замечает это. Иначе — двигатель, работающий без смазки просто «стукнет», и вы попадете на капитальный ремонт со всеми вытекающими.
  2. Картер деформируется от постоянного соприкосновения с твердыми предметами. Из‐за этого может нарушиться работа масляного насоса, что приведет к падению давления смазки. Итоговый результат — перегрев и порча двигателя.

Недостатков установки дополнительной накладки практически нет. Разве что такая пластина больше снизит клиренс машины, и может нарушить вентиляцию подкапотного пространства. С другой стороны, качественная накладка не приводит к перегреву мотора. Когда машина в движении, воздух активно проходит через радиатор спереди и достаточно охлаждает двигатель. А вот зимой пластина не дает мотору остывать, что тоже является преимуществом в холодных регионах РФ.

Вентиляционные отверстия защиты картера двигателя

Вентиляционные отверстия и пазы защиты картера

Оставить штатную или ставить новую

Обычно штатная защита на многих автомобилях бывает установлена ради галочки. То есть, ее просто видно и все. На самом деле, такая пластина плохо защищает картер, так как самая быстро ломается от ударов. Поэтому желательно провести тюнинг, и заменить «родную» деталь на стальную или алюминиевую.

Михаил Воронов, автовладелец: «Честно говоря, я целый год отъездил на штатной пластине. И результатом стало закидывание грязи в двигатель. Вот, думаю приобрести нормальную пластину. Интересуюсь сейчас, сколько стоит».
Егор Смирный, новичок с опытом вождения 2,5 года: «Я сразу как купил машину, позаботился о защите картера ДВС. Папка настрого указал, зная что водитель из меня херовый. В салоне поставили с отверстием для слива масла — такая заглушка яркого цвета. Зимой прошлого года зацепил об наледь в колее. Проверил — местами только краску содрало и все. Никаких вмятин и прочее. Надежная штука. Только вот минус — когда меняю масло, затекает на накладку и приходится чистить солярой».

Есть мнение, что установка не родного бронежилета — доработка не сертифицированная самим автопроизводителем. А это может якобы сказаться на пассивной безопасности автомобиля при столкновениях. Конечно, сказано чересчур громко: по факту никто не проводил краш‐тесты с дополнительными пластинами и каких‐то полноценных исследований не проводили. Поэтому негативное влияние нештатного оборудования ничем не подтверждено.

Читать статью  Двигатели производства Японии, лучшие японские моторы

Вред от дополнительной накладки возможен лишь теоретически. К примеру, накладка хочешь не хочешь окажет воздействие на распределение энергии удара.

При очень сильном столкновении это может привести к тому, что силовая установка не сумеет уйти под днище и пробьет салонную перегородку. Однако ни в одной СТО эту версию не подтвердили — такие случаи никогда не встречались.

Из чего изготавливают защиту

Выше мы написали, из чего обычно делают пластину. Рассмотрим этот вопрос подробнее.

  1. Стальная. Наиболее популярная разновидность накладки. Прочный металл надежно защищает картер от механических повреждений. Кроме того, сталь не боится ударов о землю. Толщина стальной пластины обычно составляет 2–3 мм. На внедорожниках может ставиться защита в 4 мм. Разница в том, что чем толще накладка, тем она тяжелее. Очевидно, что с большим грузом, тянущим вниз, движок будет испытывать лишние нагрузки. К тому же, стальные пластины должны быть обработаны полимерами, чтобы не ржавели.
  2. Нержавейка. Тоже широко применяется. Отличается надежностью и прочностью. А самое главное — не нуждается в дополнительной обработке. Такой материал не ржавеет и не утрачивает внешний вид со временем. Недостаток — большой вес.
  3. Алюминий. Хотя мягче по сравнению со сталью, зато оказывается жестче. Кроме того, с таким материалом снижается риск возгорания в подкапотном пространстве. Единственный недостаток — алюминий дорогой.
  4. Композиты. Все чаще появляются в продаже. Изготавливается защита этого типа из углепластика, карбона, стекловолокна и других материалов. Обладает малым весом и одновременно высокой прочностью. Кроме того, композитные пластины придают автомобилю красоту — если посмотреть снизу.

Композитная защита картера

Защита картера из композитных материалов

Еще один момент при выборе модели. На автомобили с задним приводом надо ставить такие пластины, которые одновременно защищают КПП и редуктор. Поэтому изначально они должны быть длиннее и шире. Можно также установить 2 отдельных листа — один на картер ДВС, второй на коробку передач. На переднеприводных машинах такой проблемы нет, так как КПП установлена вместе с мотором, и картера редуктора здесь не бывает. Соответственно, цена установки накладки на автомобилях с задним и полным приводом выше.

Нужно ли следить за защитой?

Да, это делать рекомендуется.

Бывает, что грызуны стаскивают на такие листы нечистоты из мусорных баков и вьют там гнезда. В автомобиле из‐за этого появляется неприятный запах.

Снимать защиту нетрудно. Вы можете самостоятельно научиться это делать — достаточно загнать автомобиль на эстакаду или яму. В крайнем случае, можно попросить работников СТО поднять машину на подъемник.

Все еще думаете — нужна ли защита картера? Даже при самом аккуратном вождении казусы случаются. А пробитый картер — это утечка масла и повреждение внутренних деталей ДВС. Поэтому лучше позаботиться об установке оборудования.

Защита картера — выбираем бронежилет для двигателя

Установка добротной защиты картера обезопасит агрегаты от повреждений на наших дорогах, но может ли она при этом и навредить? Попробуем разобраться в этом вопросе. Ставить или нет защиту картера? И если да, то какую предпочтительнее?

Большинство производителей оснащают свои автомобили лишь пластиковой защитой картера двигателя. По сути, она уберегает лишь от грязи, а не от механического воздействия. Часть автогигантов все же устанавливают некое подобие металлической защиты, но есть и те, кто вообще ничего не ставит.

Защиты картера двигателя

Фактор риска

На помощь владельцам, которым необходима полноценная защита агрегатов, приходит рынок неоригинального дополнительного оборудования. Бывает, что для одной модели автомобиля доступно аж шесть различных вариантов защит. Обратная сторона медали — это оборудование не сертифицировано самими автопроизводителями. На официальном уровне они говорят, что установка таких защит может сказаться на пассивной безопасности автомобиля при столкновениях и на температурном режиме под капотом. В первом случае под угрозой человеческие жизни, а во втором — риск перегрева и отказа мотора или коробки передач. При этом все будет зависеть от конкретной модели автомобиля, то есть ее конструктивных особенностей. Для одних дополнительная защита может сыграть значимую негативную роль, для других — нет.

По факту, автопроизводители абсолютно правы, но всей ситуацией заведует слово «может». Никто не проводил краш-тестов автомобилей с дополнительными защитами и каких-то полноценных исследований об их влиянии на работу двигателей или коробок передач. На практике нет никакой статистики, которая могла бы подтвердить негативное влияние такого дополнительного оборудования.

Читать статью  Замена двигателя – порядок оформления в ГИБДД 2022

Краш-тест

Проведение крэш-тестов — дорогое удовольствие. Цена вопроса полноценного исследования изменения характера повреждений с неоригинальной защитой картера и без нее вообще лежит в другой плоскости.

Проведение крэш-тестов — дорогое удовольствие. Цена вопроса полноценного исследования изменения характера повреждений с неоригинальной защитой картера и без нее вообще лежит в другой плоскости.

В теории дополнительная защита, безусловно, влияет на характер распределения и поглощения энергии удара по силовой структуре автомобиля и может привести к тому, что двигатель не сможет уйти под машину. Однако ни в одной кузовной станции не найти этому практического подтверждения. Не существует и какой-то устойчивой зависимости того, что дополнительная защита усугубляет последствия ДТП.

Нештатная защита картера двигателя, конечно же, влияет на температурный режим под капотом, точнее, на аэродинамические потоки воздуха. Теоретически ее установка может ухудшить охлаждение двигателя и коробки передач. Ведь ее форма и расположение вентиляционных отверстий (если они вообще есть) отличаются от заводского пыльника. Однако на деле и по этому вопросу нет статистических подтверждений возможного вреда. Отказы агрегатов из-за перегрева, в основном, связаны именно с их конструктивными недостатками или неисправностями самой системы охлаждения.

Двигатель

На сегодняшний день уже не двигатели, а автоматические трансмиссии наиболее чувствительны к температурному режиму. Начинку коробок с большим количеством передач размещают в очень компактные корпуса, и этот шаг требует наличия высокопроизводительной системы охлаждения.

На сегодняшний день уже не двигатели, а автоматические трансмиссии наиболее чувствительны к температурному режиму. Начинку коробок с большим количеством передач размещают в очень компактные корпуса, и этот шаг требует наличия высокопроизводительной системы охлаждения.

Против позиции автопроизводителей играет и практика официальных дилеров, которые сами предлагают установку неоригинальных защит, иногда даже нескольких видов. Сложно представить, чтобы при таком раскладе клиенту отказали в гарантийном ремонте агрегатов, на неисправность которых теоретически могло повлиять внедрение такого дополнительного оборудования. Поэтому если вы опасаетесь за возможные проблемы, а защита все же нужна, но средства поджимают, то купите и установите на стороне один из ее видов, который предлагает дилер. В случае возникновения гарантийных случаев никто не будет смотреть, где вам ее поставили. Помните, сам по себе факт наличия неоригинальной защиты — это еще не повод отказывать в гарантийной ремонте, например из-за перегрева мотора. Причинно-следственную связь еще нужно установить.

На некоторых моделях машин штатный пыльник представляет собой сплошной лист пластика с мизерными вентиляционными отверстиями либо вообще без них. В этом случае установка металлической или композитной защиты вообще не изменит климат под капотом.

Примерочная

Рынок предлагает три типа защит картера: стальные, алюминиевые и композитные. При этом для одного и того же автомобиля возможны еще и вариации формы и толщины.

Стальная защита картера

Самые бюджетные — стальные варианты. Увы, при этом они обладают большим весом и обеспечивают наименьшую защиту. Степень деформации самая значительная из троицы.

Композитная защита двигателя

Чем меньше ребер имеет композитная защита, тем выше ее прочностные характеристики — проверено на стендах. Они являются лишь дополнительными концентраторами напряжения. Поэтому не гонитесь за красивым внешним видом.

Чем меньше ребер имеет композитная защита, тем выше ее прочностные характеристики — проверено на стендах. Они являются лишь дополнительными концентраторами напряжения. Поэтому не гонитесь за красивым внешним видом.

Примерно в одном ценовом диапазоне, который почти в два раза превышает стальной уровень, находятся алюминиевые и композитные варианты. Последний тип обладает наименьшим весом при сходных прочностных характеристиках с алюминиевым исполнением. Увы, при определенном воздействии композитный материал трескается и разрушается, защиту придется выкинуть. А вот алюминиевый аналог еще можно выпрямить и поставить снова.

Алюминиевая защита картера двигателя

Алюминиевая защита картера стоит приличных денег. Зато она прочная, легкая и подлежит восстановлению.

Алюминиевая защита картера стоит приличных денег. Зато она прочная, легкая и подлежит восстановлению.

Варианты креплений различных типов защит могут существенно отличаться. Одни можно снять и поставить при замене масла за пару минут, а другие потребуют значительно больше времени. При прочих равных лучше выбрать тот вариант, который будет иметь наиболее простой и надежный крепеж. Тут на помощь придет опыт других владельцев. В противном случае придется постоянно прибегать к замысловатым приемам при снятии и установке, чтобы не сломать закисшие крепления, которые могут располагаться крайне неудачно. Иногда встречаются защиты с технологическими окошками под сливными пробками и масляным фильтром, но чаще всего такую защиту проще демонтировать, чтобы потом долго и упорно не вытирать растекшееся по ней масло.

Нужна ли защита картера, или это «развод на деньги»?

Перед каждым покупателем автомобиля встает вопрос о дополнительном оборудовании, которое навязывает продавец в дилерском центре. И первое, что предлагается — защита картера двигателя. Но действительно ли она пригодится в городе? Защита имеет достоинства и недостатки, поэтому не удивительно, что перед ее установкой владельцы автомобиля мучаются проблемой выбора. С одной стороны, продавцы рассказывают страшилки о дорогостоящем ремонте в случае пробоя картера, а с другой — цена дополнительного листа под днищем тоже называется немаленькой.

Читать статью  Система охлаждения двигателя: описание и принцип работы

Удар под дых

«Как-то раз я был свидетелем дорожного происшествия, когда машина в небольшой деревеньке пронеслась задним ходом через улицу, подпрыгнула на кочке, а затем звонко присела передком на торчащую арматуру, — рассказывает технический эксперт Денис Лукин. — Водитель не придал удару никакого значения, развернулся и поехал по делам. А в это время из-под днища полилось масло. Черная струя оставляла след на песке грунтовой дороги. Пришлось обгонять бедолагу и махать ему руками, показывая жестами, что с его техникой не все в порядке. И действительно, когда он все же припарковался на обочине, масло уже перестало капать, и мотор работал на сухую».

Эта ситуация одна из типичных. Масло вытекло, мотор работать не может, а если использовать его без смазки, то можно заработать капитальный ремонт. Знающие водители отправляют пассажиров на попутках домой и вызывают эвакуатор.

Те же, кто не готов тратиться на услуги ремонтников, едут в магазин за канистрой нового масла и за термостойким клеем «холодная сварка», которым можно временно заделать пробоину в картере. Машину поднимают на кирпичиках над землей, и лезут под нее чинить брешь. Операция небезопасная, так как, бывало, автомобили сваливались с подпорок на человека.

В общем, пробить картер двигателя очень неприятно, в особенности на бездорожье. Поэтому джиповоды в обязательном порядке ставят защиту на днище. Для них потратить 10-15 тысяч рублей на допоборудование и ежегодно добавлять к ТО по паре тысяч вполне оправданно.

Но так ли защита картера важна для жителей городов, ездящих на обычных седанах и хэтчбеках и не заползающих на каменистые лесные тропы?

Защита в городе

Если заглянуть под днище легкового автомобиля, то можно увидеть, что картер двигателя спрятан внутрь подрамника и с трех сторон защищен жесткими балками. Даже при таране вросшего в землю камня балка первой встретит удар и смягчит его.

Посторонний предмет может ударить по картеру, когда машина перескакивает препятствие. К примеру, при съезде с расколотого бордюра. Он подламывается и бьет острым краем в нижнюю часть мотора. Но подобную оплошность многие не позволяют себе никогда. Поэтому городские жители неохотно прибегают к установке дополнительной металлической брони и оправдывают свои действия не только присущей им аккуратностью, но и тем, что защита двигателя имеет большие недостатки. Действительно, при прохождении плановых ежегодных ТО металлический лист под картером потребует дополнительных расходов. Он закрывает сливную пробку для смены масла и масляный фильтр. Чтобы добраться до них, приходится выполнять трудоемкую операцию снятия-установки защиты. А это дополнительные норма-часы, за которые возьмут примерно 2-3 тысячи рублей.

Помимо этого защита снижает клиренс автомобиля на сантиметр-полтора. А еще она нарушает вентиляцию подкапотного пространства. Радиаторы кондиционера и системы охлаждения испытывают дефицит обдува, в особенности в жаркую погоду. Металлический поддон также является сборником грязи с дороги. Через год там можно найти целый ворох листьев и палок, спекшихся вместе с дорожными химикатами и песком в плотную массу. А эта субстанция не лучшим образом отражается на состоянии металлических частей. Поэтому раз в год лист нужно снимать и чистить.

В общем, подумать есть над чем. Хотя неприятности могут подстерегать водителей даже в городах. К примеру, на скоростных дорогах валяется много осколков рессор или свалившегося с грузовиков металлического мусора. Проносящийся мимо транспорт подбрасывает эти железки над дорогой. Они скачут, как камни по воде и рискуют угодить в радиатор, рычаги подвески и даже в картер.

«Был случай, когда осколок рессоры рассек в машине рычаг передней подвески, — продолжает Лукин. — Металлическая пластина вылетела из-под колес, шлепнулась перед бампером и отскочила прямо под днище. Послышался сильный удар со звоном, и переднее колесо стало вибрировать. Управляемость автомобиля резко ухудшилась. Если бы осколок встретил острым концом картер машины, то повреждения были бы намного серьезнее».

К сожалению, подвеску защитить невозможно. А вот металлический лист спасает от подобных неприятностей не только двигатель, но и коробку передач. Конечно, вероятность поймать кусок рессоры или камень невелика. Это бывает раз в год или еще реже. Но последствия от возможного попадания такого снаряда будут неприятными. И каждый автовладелец здесь решает для себя сам, стоят ли расходы на установку и последующее обслуживание защиты тех усилий и средств, которые могут потребоваться в случае внезапного ремонта двигателя. Ведь такой ремонт может и не наступить вовсе.
