Передняя подвеска. Описание конструкции Lada Granta

Передняя подвеска. Описание конструкции Lada Granta

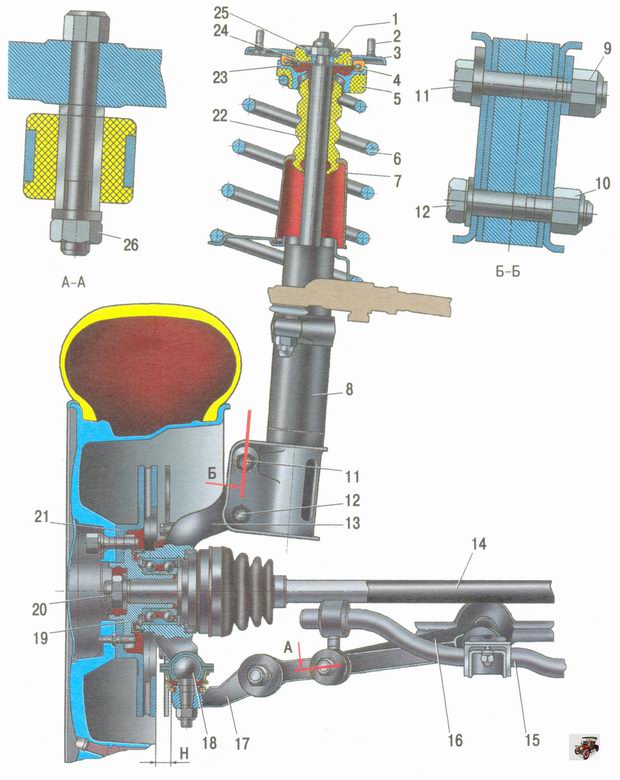

Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами, двумя растяжками и стабилизатором поперечной устойчивости.

Детали амортизационной стойки Лада Гранта (ВАЗ 2190)

Детали амортизационной стойки:

1 – телескопическая стойка;

2 – пружина;

3 – металлическая втулка;

4 – верхняя опора;

5 – гайка штока;

6 – ограничитель хода отбоя верхней опоры;

7 – опорная пластина верхней опоры;

8 – подшипник;

9 – прокладка пружины;

10 – ограничитель хода сжатия верхней опоры;

11 – буфер хода сжатия;

12 – защитный чехол.

Основа подвески – телескопическая гидравлическая амортизаторная стойка, служащая направляющим и несущим устройством передней подвески. Амортизаторная стойка позволяет передним колесам перемещаться вверх–вниз при проезде неровностей и одновременно гасить колебания кузова.
К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части – опорная чашка пружины. Нижняя часть стойки крепится двумя болтами с гайками к поворотному кулаку.
Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса.
На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником. Крайние витки бочкообразной пружины имеют меньший диаметр, чем средние, что обеспечивает переменную жесткость. При сжатии пружины вначале сближаются менее жесткие витки (большего диаметра), а затем – более жесткие.
Под весом передней части автомобиля подшипник находится в сжатом положении, что позволяет устранять все зазоры и стуки. При повороте колес вращается корпус стойки вместе с пружиной, но при этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше.
В корпусе стойки установлен телескопический гидравлический амортизатор.
Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя винтами (отверстия в поворотном кулаке несквозные). Отворачивая эти винты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой смочите их проникающей жидкостью. Палец шаровой опоры крепится к рычагу самоконтрящейся гайкой. Опора закрыта резинометаллическим чехлом.

Элементы передней подвески на автомобиле Лада Гранта (ВАЗ 2190)

Элементы передней подвески на автомобиле:

1 – кронштейн крепления подушки штанги стабилизатора;

2 – подушка штанги стабилизатора;

3 – штанги стабилизатора поперечной устойчивости;

4 – рычаг;

5 – стойка стабилизатора;

6 – амортизаторная стойка;

7 – поворотный кулак;

8 – шаровая опора;

9 – растяжка;

10 – кронштейн растяжки.

Рычаги подвески соединены между собою штангой стабилизатора поперечной устойчивости через стойки с резиновыми и резинометаллическими шарнирами. Штанга изготовлена из пружинной стали.
Стабилизатор поперечной устойчивости предназначен для повышения поперечной устойчивости и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее концов.
Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с рычагами и кронштейнами, установленными на нижней поперечине рамки радиатора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса.
В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки.
Гайки крепления ступиц колес одинаковые, с правой резьбой.

Примечание:

При замене растяжек, сайлентблоков, пружин, верхних опор амортизаторных стоек, а также при отсоединении поворотного кулака от амортизаторной стойки необходимо проверить и при необходимости отрегулировать углы установки колес на СТО.

Передняя подвеска Лада Гранта схема

Конструктивные моменты в таком элементе, как подвеска, не только оказывают существенное влияние на комфортность движения, но и обуславливают особенности управляемости автомобиля LADA Granta. В качестве основных критериев подвески, определяющих выбор владельца, выступают надежность и стоимость обслуживания.

Популярная сегодня модель LADA Granta принадлежит к автомобилям новой генерации. Особое внимание конструкторов при проектировании было направлено именно в адрес ходовой части, собственно и подвеска проработана хорошо.

подвеска на лада гранта

Особенности конструктивных решений в подвеске передка

Передняя подвеска в машине LADA Granta выполнена на основе следующих аспектов:

  • независимая конструкция с амортизаторами гидравлического типа;
  • пара поперечных рычагов;
  • штанга стабилизатора поперечной устойчивости;
  • рычаги оснащены вспомогательными растяжками;
  • пружина, объединенная с амортизатором в единую стойку, имеет конический профиль и витки переменного сечения.

Амортизационная стойка нижним кронштейном соединена с поворотным кулаком. Конструктивная особенность заключена в том, что во время поворота с кулаком поворачиваются амортизатор и пружина. Схема очень проста. Это решение позволило достичь сохранности технологического отверстия в корпусе амортизатора, что способствует повышению срока его службы.

Некоторым доработкам подверглись опоры стоек, что позволило избавиться от неприятных скрипов и повысить прочностные характеристики конструкции.

В основе поперечного стабилизатора присутствует пружинная сталь. Средняя его часть закреплена на кузове, оба концевых участка зафиксированы на посадочных точках поперечных рычагов.

Модернизированная передняя подвеска отечественной Лада Гранта имеет отличие от аналога в прочих представителей модельного ряда благодаря увеличенному поворотному углу колес. Значение так называемого кластера достигло 2° 45`. Неоспоримым преимуществом данного решения является улучшение курсовой устойчивости, особенно во время движения в повышенном скоростном режиме. Обратной стороной медали можно признать немного возросшее требуемое усилие, которое следует прилагать к рулевому колесу во время осуществления поворота. Если верить отзывам владельцев, этот момент практически неощутим.

Это происходит благодаря выполненной модернизации узла рулевого управления, а именно:

  • интегрированию в узел усилителя, обладающего повышенным компенсирующим эффектом;
  • применению рулевой рейки с коротким ходом.

Данный подход позволил достичь улучшенной управляемости и привел к снижению числа вращений рулевого колеса. Да и у самого руля появилась информативность и чувствительность.

По отзывам владельцев LADA Granta можно судить о принятии конструкторами странного для современной эпохи автомобилестроения конструктивного решения – это когда применяется стандартная подвеска и отсутствие усилителя в механизме рулевого управления. Можно ли трактовать данное решение, как способ удешевить конструкцию?

передня подвеска гранты

Какова задняя подвеска?

В отличие от подвески передка, задняя подвеска ходовой части Лада Гранта практически лишена нововведений. По-прежнему ее базовым элементом является жесткая балка кручения, как показывает схема. Она крепится к кузову посредством шарниров, а ее качающиеся рычаги снабжены опорными стойками. В роли последних компонентов выступают амортизационные стойки с пружинными элементами.

Если верить отзывам, то эта задняя подвеска позволила автомобилю обзавестись серьезными преференциями перед конкурентами:

  • высокой энергоемкостью (отмечается, что степень загрузки не способна оказать весомое негативное влияние на поведение авто);
  • повышенной надежностью (ввиду простоты конструктивных аспектов подвески, ремонт ее элементам может понадобиться не чаще периодичности в 100 тыс. км);
  • несложным конструктивным решением, что позволяет выполнить ремонт при имении простейшего инструмента и присутствии элементарного опыта у владельца.
Читать статью  Общее устройство грузового автомобиля

В числе несущественных изменений, коснувшихся данной модели и отличающих ее от Приоры, присутствует отрицательный развал колес кормы (-1°). Также следует выделить незначительное плюсовое схождение (0,1°). Данные решения направлены на обеспечение повышенной курсовой устойчивости.

Нововведения в системе подрессоривания

Невзирая на используемые разнотипные конструкции передних подвесок (отличия зависят от комплектации), разработчиками были приняты меры, направленные на улучшение эксплуатационных показателей, которые отображает передняя подвеска. Так базовая версия Лада Гранта послужила для создания модификации с более комфортной конструкцией обоих элементов – передняя подвеска и соответственно задняя подвеска.
Модернизация предусматривает:

1. Передняя подвеска:

  • наличие пружины с завышенным витковым диаметром;
  • амортизаторы с газовым наполнением;
  • усиленные конструкции продольных растяжек;
  • прирост диаметра штанги поперечного стабилизатора на весомые 2 мм.

2. Задняя подвеска:

  • усиленные пружины;
  • газонаполненные версии амортизаторов.

Дополнением в заводском тюнинге послужила улучшенная шумоизоляция. Ввиду этих модернизаций автомобиль стал уверенно держаться за дорогу на повышенной скорости – до 150 км в час. Теперь резкие маневры в поворотах и плохое покрытие для него не проблема.

Какие могут возникнуть неисправности?

Выполнить детальное диагностирование надежности конструкции подвески в модели Лада Гранта достаточно проблематично, потребуется схема. На это оказал влияние непродолжительный период ее эксплуатации.

Но, следуя опыту владельцев и результатам сервисных ремонтных мероприятий, можно свести все возникающие неисправности в следующие категории.

Для подвески передка:

  • факт ослабления момента затяжки на болтах, крепящих стабилизатор;
  • потеря герметичности амортизаторами (течи при пробегах в 60-80 тыс. км);
  • появление завышенного зазора в передних ступичных подшипниках, что провоцирует скорейший износ сайлентблоков в передних рычагах;
  • потеря способности передними пружинами жестко гасить колебания (особенно характерно для элементов с малым диаметром витка);
  • выход со строя шаровых шарниров ввиду износа.

В подвеске кормы:

  • присутствие характерных поскрипываний в точках крепления амортизационных стоек;
  • износ амортизаторов и закономерный выход их со строя;
  • нарушение геометрии установки колес, в том числе в связи с нарушением регулировочного зазора в ступичном подшипнике и или его саморазрушение;
  • появление повреждений на поверхности пыльника амортизационной стойки.

Следуя практике и множеству отзывов, можно утверждать, что щадящая эксплуатация авто позволяет передвигаться достаточно длительный период времени с только появляющимися проблемами в подвеске.

Но не следует пренебрегать ремонтом. Рекомендуется выполнить его при появлении первых признаков дефектов. Ведь потеря рабочих кондиций одним из элементов подвески может повлечь выход со строя следующего и т.д. К примеру, появление дефекта в ступичных подшипниках провоцирует повышенный износ в шаровых шарнирах, а разрушенные резиновые сайлентблоки в рычагах вызывают нарушения углов установки колес. Это приводит к неравномерному истиранию протектора шины и т.д.

Проанализировав конструктивные решения в подвеске Лада Гранта, можно подытожить, что разработчиками приняты существенные меры, направленные на достижение повышенного комфорта в движении и управлении авто. Особенно это проявляется в люксовой версии Лада Гранта. Данный факт позволяет приблизить продукты отечественной индустрии к уровню лучших европейских моделей. Многими владельцами отмечена повышенная надежность и отменная энергоемкость подвески Лада Гранта.

Лада Гранта: обзор подвески

Передняя подвеска – независимая, это значит, что когда одно из передних колес попадает в яму, второе сохраняет своё положение. Чтобы при езде на ровной дороге оба колеса находились в одной плоскости и вращались равномерно и параллельно друг другу, между ними установлен стабилизатор. На передней части системы подрессоривания Гранты подшипник крепления устанавливается между пружиной амортизатора и опорой кузова.
Независимая схема состоит из амортизаторов гидравлического типа и двух поперечных рычагов, которые дополняются стабилизаторами поперечной устойчивости. Для усиления рычагов используются так называемые растяжки верхних опор передних стоек. С завода их не ставят, поэтому автовладельцы вынуждены их устанавливать самостоятельно. Пружина имеет коническую форму, внутри расположен гидравлический амортизаторов, шаг витков – переменный.

Нижняя часть стойки опирается на поворотный кулак. Передняя подвеска устроена таким образом, что при вращении руля колеса поворачиваются поворотным кулаком, а вместе с ними поворачиваются пружина и амортизатор. При этом стойка последнего остаётся в неподвижном положении. Благодаря такой особенности удаётся увеличить срок службы амортизаторов.

Конструкторами был модернизирован блок передних опор стоек, что позволило добиться увеличения их прочности, устранения скрипов, вибраций и дребезжания. Стабилизатор поперечной устойчивости остался без изменений. Он изготовлен из закалённой стали, крепится справа и слева к нижним рычагам, посередине жёстко скреплён с кузовом.

Ещё одна особенность обновленной ходовой части Лады Гранты – увеличенный кастор. Это угол поворота управляемых колес, который на Гранте составляет 2° 45`. У такого решения есть и преимущества, и недостатки. С одной стороны, улучшается управляемость, на высокой скорости автомобиль показывает более высокий уровень курсовой устойчивости. С другой – для вращения руля нужно прилагать немного больше усилий. Рулевое управление тоже было обновлено:

  • установленный электроусилитель рулевого механизма имеет больший компенсирующий эффект;
  • используется рулевая рейка с меньшим передаточным числом (короткая).

Негодование у владельцев вызвал возврат к использованию стандартной системы подрессоривания от Калины. Поворотный угол остался прежним, усилитель руля не используется. Однако это наблюдается только в минимальных комплектациях.

Задняя подвеска Гранты одинакова для седана и лифтбека. Фактически, это та же балка с пружинами и амортизаторами, которая устанавливается на Калину, Самару и Самару 2. Вместо стабилизатора используется балка, а значит, конструкция зависимая. Конструктивно задняя часть системы подрессоривания осталась без изменений. Заглянув под днище, можно увидеть привычную картину – балку, закреплённую в полужестком положении. Крепится она к кузову при помощи шарниров.

На рычагах справа и слева закреплены опорные стойки (пружины с амортизатором). Несмотря на устаревшую схему, полужесткая балка со стойками имеет ряд неоспоримых преимуществ:

  • даже максимальная нагрузка фактически никак не влияет на ее поведение, что подтверждает высокий уровень энергоёмкости;
  • техническое обслуживание даже по регламенту должно осуществляться раз в 100000 км, но этот срок увеличивается на весь период эксплуатации;
  • замена деталей может осуществляться в гаражных условиях даже новичками.


Что представляют собой детали передней подвески?

В процессе ремонта будьте осторожны откручивая болты соединяющие опору и поворотный кулак

Площадь, которая позволяет шарикам контактировать с дорожками качения, стала более просторной, увеличилась долговечность службы подшипника опоры. Благодаря такой конструкции при повороте колес автомобиль вращается вместе с корпусом стойки и специальной пружиной. При этом некоторые детали остаются в неподвижном положении. Немаловажным является то, что соединение специального штока стало получать намного меньше повреждений и стало не так быстро изнашиваться.

Нижняя часть такой детали, как поворотный кулак, соединяется с нижним рычагом, который, в свою очередь, находится на подвеске. Крепится он благодаря специальной опоре, которая, в свою очередь, прикрепляется к поворотному кулаку, используя несколько болтов. Если вам необходимо их открутить, будьте осторожны, так как они весьма хрупкие.

Подготовка к замене сайлентблоков: необходимый инструмент

Вообще ресурс сайлентблока составляет примерно 100 тыс. км пробега. Но на срок службы детали во многом влияют условия эксплуатации авто. Поскольку дороги у нас оставляют желать лучшего, то и ресурс этих элементов заметно снижается. Средний пробег, который по плохим дорогам выдерживает шарнир, составляет 50-60 тыс. км, после чего должна проводиться замена.

Что нужно, какие инструменты и материалы для замены сайлентблоков:

  • Новый комплект сайлентблоков.
  • Любая смазка (в виде крема или спрея).
  • Молоток с зубилом или специальный съемник. Кстати, мы рассматривали, как сделать съемник сайлентблоков своими руками. Кому интересно, смотрим и делаем.
  • Наждачная бумага.
  • Тиски.
  • Губка.
  • Вода.
  • Набор ключей: торцевые и рожковые.
  • Домкрат.
  • Подъемник, яма или эстакада.
  • Защитные очки.
  • Перчатки.
Читать статью  Последний из рамных: стоит ли покупать Toyota Crown IX S140 за 300 тысяч рублей? – автомобильный журнал

Основные неисправности

При движении автомобиля слышен стук подвески
Гидравлические амортизаторы неисправны Отремонтировать стойки или заменить их
Болты, которыми крепится штанга стабилизатора поперечной устойчивости, ослабли. Изношены резиновые подушки растяжки Затянуть болты и заменить подушки с сильным износом
Ненадёжное крепление верхней опоры стойки к кузову Затянуть гайку крепления опоры
Резиновая втулка опоры амортизатора изношена или разрушена Заменить деталь
Сильный износ шарниров рычажной системы подвески, повреждения растяжек или стабилизатора Заменить изношенные и повреждённые детали
Шаровой шарнир рычага сильно изношен Установить новый шарнир шаровых опор
Просела пружина, сломаны витки Заменить обе пружины
Буфер хода штока амортизатора поврежден Установить новый буфер
Дисбаланс управляемых колес Отбалансировать все колеса
Масляные подтёки на стойке
Сальник амортизатора сильно изношен Поменять сальник или амортизатор
Повреждения штока (задиры, износ покрытия из хрома) Заменить амортизаторы
Деформация, повреждение или износ уплотнительного кольца стойки Заменить кольцо
Во время движения штока вверх не хватает сопротивления амортизаторов
Клапан отдачи или перепускной клапан негерметичны Заменить повреждённые детали или амортизаторы целиком
Произошла утечка и не хватает масла Устранить неисправность и долить масло
Задиры на внутренней поверхности цилиндра и поршне Заменить элементы и поменять масло
Повреждена второпластовая втулка Поменять втулку
Загрязнение рабочей жидкости Заменить масло
На стадии сжатия не хватает сопротивления амортизаторов
Клапан сжатия негерметичен Устранить неисправность либо заменить детали
Низкий уровень масла в стойке Устранить утечку и залить масло
Шток или втулка изношены Заменить повреждённые элементы
Жидкость загрязнена Заменить рабочую жидкость
Диски клапана сжатия изношены или деформированы Замена деталей
Подвеска «пробивает»
Износ пружин Установить новые пружины
Амортизатор вышел из строя Восстановление или установка новых амортизаторов
Зазор в шаровых шарнирах слишком большой
Износ шарового шарнира от попадания через негерметичный пыльник грязи Снять шарнир и установить новый
Автомобиль не двигается ровно по прямой
Давление в шинах неравномерное Выровнять давление во всех шинах
Угол установки колес нарушен Выставить правильный угол
Износ и разрушение резиновых элементов на одной из стоек Демонтировать и установить новые резиновые элементы
Жёсткость пружин стоек неодинаковая Найти и заменить пружину с недостаточной упругостью
Шины изношены по-разному Установить новые шины
Нарушена балансировка управляемых колес Отбалансировать колеса
Протектор колес сильно изнашивается
Частые резкие старты с допущением пробуксовки Избегать агрессивного стиля вождения
Использование тормозов с полной блокировкой колес При торможении стараться не допускать блокировки
Угол установки колес неправильный, или автомобиль перегружен Сделать развал-схождение и не допускать превышения разрешенной нагрузки, которая указана в паспорте автомобиля
Шины изнашиваются неодинаково
Вхождение в повороты на большой скорости На поворотах сбрасывать скорость
Изношены шаровые опоры рычагов и резиновые сайлентблоки Заменить детали
Нарушена балансировка колес Отбалансировать колеса

Большая часть описанных проблем легко поддается диагностике без необходимости посещения специализированных СТО. Заняться ремонтом можно и своими руками, но после всех манипуляций обязательно нужно сделать развал-схождение колес.

Амортизаторная стойка Лада Гранта в сборе, с наименованием составляющих компонентов

Разборка стойки передней подвески Лада Гранта

Рис. 1. Детали амортизаторной стойки передней подвески: 1 — амортизаторная стойка; 2 — пружина; 3 — гайка штока амортизаторной стойки; 4 — ограничительная шайба верхней опоры стойки; 5 — верхняя опора стойки; 6 — подшипник верхней опоры и верхняя чашка пружины (в сборе); 7 — нижняя прокладка пружины; 8 — буфер хода сжатия; 9 — ограничитель хода сжатия верхней опоры стойки; 10 — защитный кожух стойки

Тюнинг подвески Лады Гранта в кузове седан и лифтбек

Систему подрессоривания дорабатывают самыми разными способами, некоторые пытается кардинально переделать подвеску.

Вместо штатных рычагов на переднюю подвеску Гранты может быть установлен жёсткий и прочный узел – треугольный рычаг. Устанавливают его по следующим причинам:

  • повышение жёсткости узла;
  • подъем базы до 3-хсм;
  • регулировка кастора в любое время в диапазоне от 1° до 4° в отрицательных значениях.

Главное предназначение треугольного рычага – это повышение управляемости. Для установки потребуется снять передние колеса и защиту картера. После этого открутить все крепёжные гайки и болты – растяжки, передние кронштейны рычагов, шаровой опоры и стойки стабилизатора Лада Гранта.

Далее штатные рычаги снимаются и устанавливаются новые треугольного типа, при этом все действия выполняютсяв обратной последовательности. Чтобы добиться максимального кастора, не нужно подкручивать муфту и ставить шайбы для регулировки. Окончательно все болты и гайки закручиваются на автомобиле, стоящем на всех четырех колесах – остаётся только сделать развал-схождение.

На новые Весту и X-RAY уже с завода устанавливается подрамник. На Гранте и других моделях «АвтоВАЗа» этот элемент не используется. У подрамника есть ряд очевидных плюсов:

  • жесткость кузова повышается;
  • крепления подвески более жёсткие;
  • дополнительная защита двигателя и картера;
  • увеличение кастора до 1,5°;
  • увеличение колёсной базы на 15 мм;
  • снижается вероятность клевания передом при резком торможении.

Среди недостатков: увеличение массы автомобиля почти на 15 кг, уменьшение дорожного просвета.

Монтаж подрамника возможен как с рычагами, так и без них. Чтобы установить конструкцию, нужно снять защиту картера и поперечину стабилизатора. Затем следует провести развал-схождение.

Нередко при резком наезде на ямы и выбоины на опоре стойки возникают трещины. Чтобы избежать подобных ситуаций, устанавливают защитные пластины, оберегающие эти слабые места от деформации. Благодаря этому площадь контакта опоры и кузова увеличивается, а значит, нагрузка при ударе распределяется равномерно, снижается риск повреждений.

Усилитель опоры – это пластина из металла толщиной около 2-3 мм, повторяющая форму стакана двигателя, с помощью которой можно незначительно модернизировать конструкцию. Для повышения жёсткости по центру устанавливаются специальные отбортовки. Для монтажа необходимо открутить гайки крепления стойки к верхней опоре и отсоединить поворотный кулак.

Усилитель рулевой рейки предназначен для увеличения жёсткости переднего щитка. После установки изделия амплитуда смещения картера уменьшается в два раза в направлении вдоль и в пять раз в направлении поперек.

Для установки усилителя щитка передка не нужно ехать на СТО, работу можно выполнить своими руками, затратив на это не более двух часов. Для этого понадобится стандартный набор гаечных ключей.Сначала снимается хомут со стороны водителя и устанавливается на шпильки хомут усилителя, после чего гайки затягиваются. Затем меняется правый хомут и одевается сверху на шпильки прорези стойки.

Уголок опоры насаживается проушиной на шпильку бруса кузова поперёк. Если имеется адсорбер, то нужно заранее снять кронштейн трубки. Кронштейн одевается сверху на уголок и с помощью увеличенной шайбы вся конструкция притягивается к кузову. Далее устанавливается поперечина и затягиваются болты. Если хомуты будут перепутаны, то между ними и поперечиной появится зазор. Для его устранения нужно будет поменять местами хомуты.

Читать статью  Рулевое управление автомобиля: устройство, виды и требования

Винтовая подвеска

В последнее время приобрел популярность вариант тюнинга с занижением подвески. Существует много методов: от простого спиливания нескольких витков пружин до установки пневматической системы подрессоривания. Среди них есть недорогой, но эффективный метод установки койловера, регулируемого по высоте стойки.

Винтовая подвеска (койловер) представляет собой внешне обычную стойку из пружины и амортизатора. Для настройки степени сжатия пружины предусмотрена возможность перемещать опору вниз или вверх. У настраиваемой подвески на корпусе амортизатора есть специальная гайка, путем отвинчивания или закручивания которой регулируется высота.

В отличие от пневмоподвескикойловеры могут быть установлены своими руками. К недостаткам относят более высокую цену по сравнению со стойками, имеющими занижение.Те, кто уже установил винтовую систему подрессоривания, отмечают понижение кренов в поворотах, отсутствие раскачивание кузова, «клевков» автомобиля при резком старте или остановке. С другой стороны, автолюбители недовольны снижением плавности и мягкости хода подвески из-за увеличения ее жёсткости.

Преимущества полиуретана уже успели оценить многие автомобилисты. Этот материал гораздо технологичнее и надежнее устаревшей резины. Изделия из него долговечны, а значит, увеличивается срок службы всей подвески.

Втулка стабилизатора из полиуретана сохраняет геометрию ходовой части автомобиля даже при условии жёсткой эксплуатации. Материал нечувствителен к нагрузкам. Повышается управляемость транспортным средством, мягкость и плавность хода. Втулки из полиуретана изнашиваются не так быстро, стойко переносят агрессивное воздействие химических реагентов на дорогах. Материал невосприимчив к низким или высоким температурам.

Конструкция

Перед тем, как разобраться в устройстве подвески, нужно разделить ее на переднюю и заднюю. Они немножко отличаются друг от друга, поэтому мы рассмотрим их отдельно.

Передняя подвеска, имеет независимую структуру, состоящую из двух телескопически – гидравлических стоек, с амортизационным действием. На каждой стойке, имеется пружина амортизатора.

передняя подвеска Lada Granta

При попадании в яму любого из колес, второе колесо, расположенное на одной оси, останется в независимом положении. Для того, чтоб при езде по ровной дороге, обе стойки были расположены на одной прямой, между ними устанавливается специальное устройство – стабилизатор.

На внешнем краю стойки, крепится поворотный кулак. На нем, в свою очередь, расположен регулировочный винт, отвечающий за угол развала передних колес.

Вместо старого крепления, в виде плотно вставленного подшипника, на всех автомобилях Лада Гранта, в независимости от типа кузова: седан или лифтбек, устанавливалась стальная втулка, которая была вулканизирована к резиновой опоре. Именно благодаря данному отличию, такая подвеска не издавала постороннего шума, а также, не имела люфта.

На новой подвеске Лады Гранта, в кузове седан и лифтбек, подшипник устанавливался лишь в одном месте – между пружиной, и опорой кузова. Таким образом, весь вес машины, был сосредоточен на нем, и держал его в постоянном сжатом положении. А значит, люфт также отсутствовал, а вместе с ним, и посторонний шум.

Сайт по ремонту автомобиля Лада своими руками

Задняя подвеска Гранты, в кузове седан и лифтбек, также одинаковая. Она очень схожая по конструкции, с предыдущими моделями, начиная с ВАЗ 2108, и заканчивая Калиной и Приорой. По сути, принцип работы такой же, как и у передней подвески, с разницей в том, что вместо стабилизатора, устанавливается полужесткая балка. Именно поэтому, ее нельзя назвать независимой. Крепления располагаются также само, как и впереди. Так что, особых отличий передняя подвеска от задней не имеет, но все же, разница между ними есть.

Модернизированная задняя подвеска

Нововведения в системе подрессоривания

1. Передняя подвеска:

  • наличие пружины с завышенным витковым диаметром;
  • амортизаторы с газовым наполнением;
  • усиленные конструкции продольных растяжек;
  • прирост диаметра штанги поперечного стабилизатора на весомые 2 мм.

2. Задняя подвеска:

  • усиленные пружины;
  • газонаполненные версии амортизаторов.

Дополнением в заводском тюнинге послужила улучшенная шумоизоляция. Ввиду этих модернизаций автомобиль стал уверенно держаться за дорогу на повышенной скорости – до 150 км в час. Теперь резкие маневры в поворотах и плохое покрытие для него не проблема.

Подвеска Лада Гранта Лифтбек

Что же до передней подвески, то люксовые комплектации могут похвастаться жесткими пружинами, стабилизатором диаметром 24 мм, газонаправленными амортизаторами, продольным рычагом с усиленной жесткостью. Именно такие машины проходили журналистские тест-драйвы в Ижевске.

Подвеска Лада Гранта Лифтбек в комплектациях «люкс» стала жестче, но в автомобиле при этом достаточно комфортно передвигаться даже по проселочным дорогам.

А теперь перейдем к испытанию на практике. Стоит заметить, что Лада Гранта Лифтбек с механической КПП машина достаточно дерзкая. На третьей разгоняется до 145 км/ч уверенно, мотор при этом раскручивается до 6300 оборотов. А разгон до ста Гранта делает за 10,9 секунды. Модели с автоматической КПП идут заметно медленнее, но зато более плавно. Претензий к двигателю никаких, разве что кроме высокого уровня вибрации и шума. Так и хочется спросить, почему в Chevrolet при запуске мотора его не слышно в салоне? Вместе с ужасной шумоизоляцией неприятным фактом также является отсутствие достаточного пространства для сзади сидящих пассажиров. Поездки на большие расстояния превращаются для них в мучения.

Все дело в том, что спинки задних сидений наклонены почти вертикально. Помимо этого само сиденье коротковато. Это создает эффект посадки пассажиров на кухонный табурет: спина ровная, ноги под углом 90 градусов. Добавочные неудобства создаются объемным багажником. Такое ощущение, что автомобиль и создавался только ради объема багажника в 440 литров. Разработчики говорят о наличии в грузовом отсеке шумоизоляции, чего на тест-драйве мы не заметили. Дополнительный шум создают неприкрытые колесные арки.

К эргономичности места водителя и пассажира спереди претензий особых не возникло. Несмотря на то, что рулевое колесо не регулируется по вылету, можно достаточно комфортно устроиться на водительском месте. Но для тех, кто за рулем любит «полежать», значений регулировки руля и кресла будет не достаточно. Это объясняется бюджетностью автомобиля. Заплатив 314 тысяч волей неволей придется привыкнуть к автомобилю, все-таки это не дорогостоящая иномарка с обширными возможностями настройки индивидуального положения.

Но неужто Лада Гранта предназначена только для тех, у кого не хватило денег на автомобиль подороже? Это не совсем так. Машина обладает рядом конкурентных потребительских преимуществ. Помимо специально спроектированной для российских дорог подвески, у Гранта Лифтбек есть шикарное багажное отделение с широким дверным проемом. Даже в универсальном кузове Калины полезный объем только 360 литров, а у Лада Гранта 440. Кроме этого задние кресла складываются в пропорции 60 на 40, образуя ровный пол, на который при желании можно уместить два раскладных дивана и холодильник. Что и говорить, ведь даже человек ростом 190 см комфортно размещается в положении лежа.

У багажника только одна проблема — дверь нельзя открыть с внешней стороны. Для этого существует специальная, расположенная слева от руля, кнопка. Помимо этого есть порядочный зазор между задней дверью и кузовом, от чего создается впечатление не до конца закрытого багажника.

Источник https://www.carpedia.club/Peredniaia-podveska-Opisanie-konstruktsii-Lada-Granta#!

Источник https://vaz-lada-granta.com/podveska-rulevoe/perednyaya-podveska.html

Источник https://xn—-7sbbag3adkk5bqznd2e.xn--p1ai/testy-i-obzory/perednyaya-podveska-granta-shema.html

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
